Strumento di misura di potenza PMM

di frequenzadi posizionedi densità

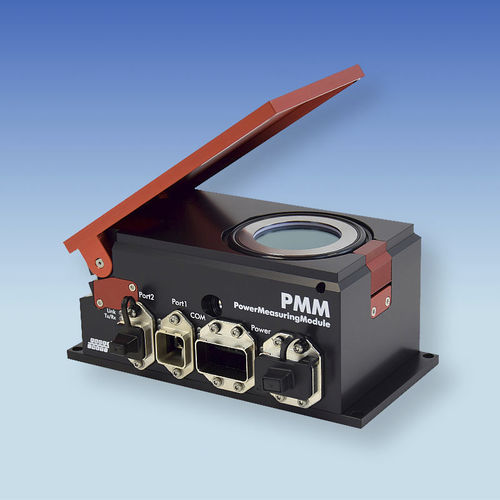

Il PRIMES PowerMeasuringModule (PMM) è un robusto sistema di misurazione della potenza laser che determina la potenza ottica direttamente nella zona di produzione. Grazie all'interfaccia fieldbus, il PMM può essere facilmente integrato nei controllori delle apparecchiature - sono disponibili diversi sistemi. Grazie all'accoppiamento diretto con il controllore del macchinario, è possibile eseguire e documentare misure completamente automatizzate. In questo modo si creano le basi per il monitoraggio del fascio durante la lavorazione, una componente essenziale dell'assicurazione qualità nella produzione con i laser. Il modulo PowerMeasuringModule misura la potenza del laser in modo calorimetrico. L'assorbitore viene irradiato dal laser per un periodo definito. Con la capacità termica del corpo di prova, l'aumento di temperatura e il tempo di esposizione, la potenza ottica viene calcolata in pochi secondi. La misurazione del tempo di esposizione aumenta l'affidabilità dei risultati. Il risultato della misurazione è indipendente dalla dimensione e dalla posizione del fascio. L'assorbitore si raffredda per conduzione termica verso l'aria circostante. Questo limita la frequenza di misura del sistema. Il controllore dell'impianto può interrogare la temperatura dell'assorbitore in qualsiasi momento e determinare il nuovo periodo di irradiazione. Un dispositivo di chiusura meccanica all'apertura di ingresso e un vetro di protezione proteggono il dispositivo di misura dallo sporco. La densità massima di potenza sull'assorbitore è di 1,5 kW/cm2. Sequenza di misura rapida Quando il modulo PowerMeasuringModule viene integrato in un impianto di produzione industriale robotizzato, l'obiettivo è quello di ottenere il ciclo di clock più breve possibile durante la misurazione. Per ridurre la durata della misura, il tempo di fermo del robot può essere ridotto al solo periodo di irradiazione del modulo di misurazione della potenza.
