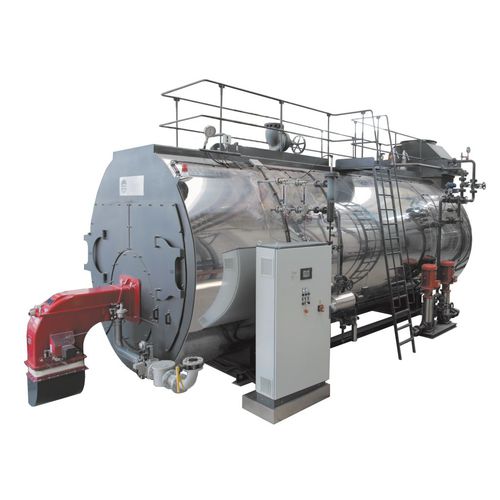

Il generatore di vapore della serie CS è del tipo semifisso orizzontale a tre giri effettivi di fumo, fiamma passante e fondo bagnato.
E’ caratterizzato da piastre tubiere risbordate a caldo verso il focolare e così pure la camera di inversione, in modo da escludere le tensioni meccaniche tipiche di altre forme costruttive ed assorbire le diverse dilatazioni meccaniche alle varie temperature di esercizio.
Dotato di porte anteriori incernierate con doppio snodo, apribili senza rimozione del bruciatore e porte posteriori bloccate a mezzo di bulloni in ottone
Caratterizzato per un elevato contenuto d’acqua ed un grande specchio evaporante che permette di avere un alto titolo del vapore. Il funzionamento è completamente automatico e viene comandato direttamente dal quadro elettrico posizionato vicino al generatore e collegato all’impianto mediante opportune prese.
Il mantello isolante è costituito da materassini di lana minerale con finitura esterna in lamierino acciaio inox 430BA. Completo di scaletta e corrimano.
Funzionamento con combustibili liquidi e gassosi.
I generatori vengono forniti con Certificato di Verifica CE di unico prodotto (insieme) ai sensi della direttiva 97/23 CE (PED) notificato da un Organismo di Certificazione.
ACCESSORI DI SERIE
Accessori di regolazione e sicurezza:
– 2 valvole di sicurezza a molla
– 2 sonde di minimo livello (elettrodi) certificati
– 2 indicatori di livello a riflessione diretta completi di rubinetti di intercettazione e scarico
– 2 sonde di livello di partenza ed arresto pompe
