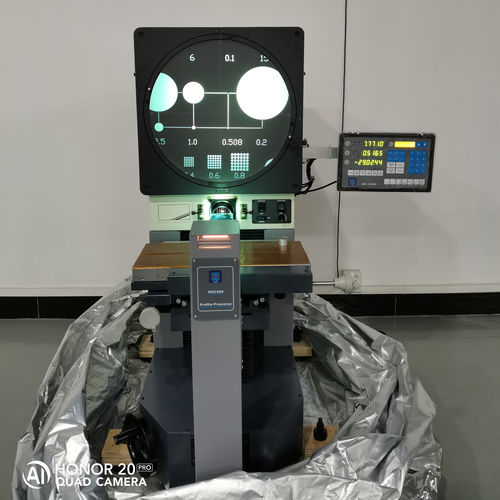

Comparatore ottico orizzontale HOC400

digitale

Nome: - Comparatore ottico orizzontale (HOC400) Modello: - HOC400 Specifica - Dimensione dello schermo per il comparatore ottico orizzontale: ￠400mm con 4 clip di film - Viaggio-X.Z asse: 250mm*150mm - Viaggio-Y: 100mm - Dimensione della fase: 450mm*200mm - Capacità di carico della fase: 30kg - Peso netto: 240kg - Obiettivo dell'oggetto: 5x.10x.20x.50x.100x. (standard 10x), riflettore allegato - Precisione di ingrandimento: 0,08% contorno, 0,12% superficie - Illuminazione di trasmissione: 24v/150w lampadine alogene per il contorno - Illuminazione di riflessione: lampadine alogene 21v/150w per la superficie (coppie di illuminazione a fibra ottica) - Alimentazione elettrica: AC110-120v, 200-240v, monofase 50/60Hz - Scala lineare-X. Asse Y: risoluzione 0.5µm - Misura dell'angolo: 0.01°o 1′ risoluzione - Precisione: (2.5+L/150)µm, L = lunghezza del pezzo misurata (unità: mm) - Ripetibilità: 0.003mm - Trasmissione: guida lineare, si adatta al movimento veloce - Lettura digitale: Contatore metrologico con uscita RS-232C Caratteristiche - Skew - Conversione MM/INCH - Conversione ABS/INC - Impostazione dello zero - Calcolo 1/2 - 0° 90° 270° 360° conversione - Compensazione lineare - Uscita RS-232C - Misura geometrica
