Descrizione del prodotto
Uso:

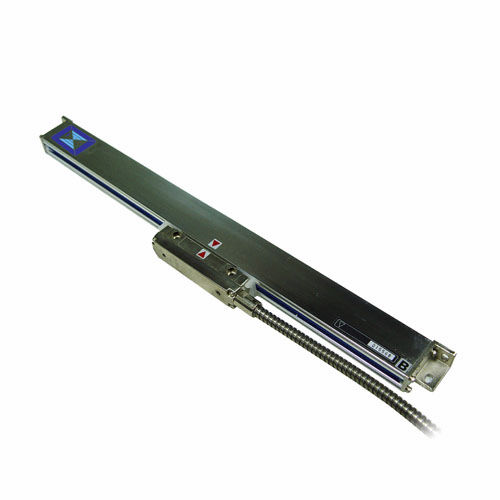

Questo tipo di Linear Scale è installato nel piccolo spazio del montaggio, che è adatto macchine della smerigliatrice, tabelle DI X-Y, maschere, ecc.
Caratteristiche:
1. Vetro ottico di alta esattezza
2. Punti di riferimento del disgaggio ad un passo di 50mm per determinare il punto di riferimento per lavorare
3. Using 5 insiemi del cuscinetto, assicura lo scivolamento eccellente di ripetibilità, e la durevolezza di posizionamento e buoni
4. Processo speciale della lega di alluminio per la prova e la anti-polvere dell’acqua/olio
5. Adatto macinazione, perforazione e macchine per la frantumazione, schiume, Di x-y-tabelle, ecc
6. Resistenza aumentata di vibrazione
7. Orli di gomma superiori per evitare contaminazione
8. Impianto e manutenzione facili
Paramters:
1. Risoluzione: 0.005mm (standard); 0.001mm (facoltativo)
2. Campo di variazione effettivo (ER): 2-128 " (50mm-3200mm)
3. Segnale in uscita: 5V, TTL (standard); RS422 (facoltativo)
4. Modulo di onda dell’uscita: Due 90° segnali sinusoidali Fase-spostati
5. Alta esattezza: ± µ (5+L/200); M.; L = campo di variazione effettivo (millimetro)
6. Velocità massima di risposta: 72M/min
7. Passo stridente del disgaggio: 20μ m.
8. Passo del punto di riferimento del disgaggio: 50mm
9. Temperatura di funzionamento: 0 - 40 gradi
10. Cavo di segnale del disgaggio lineare:
Se il travle del codificatore lineare è 50mm - 900mm, è 2m
Se il ml del codificatore lineare è 1000mm, è 5m.
