Sistema di posizionamento multiasse Shuttle

3 assi2 assilineare

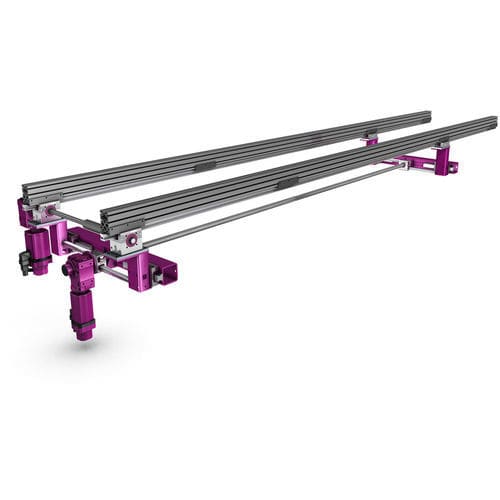

navetta a 1 braccio, sospesa, trazione a 2 assi Navetta a 1 braccio sospesa. La cremagliera e il lifgo® lineare sono sospesi sotto la trave per l'azionamento orizzontale. La sovrastruttura e i due lifgo® per la corsa Z sono fissati a questo. Sul profilo di alluminio standard sospeso è possibile montare pinze, ventose o altri dispositivi. navetta a 1 braccio, sospesa, azionamento a 2 assi con 5 stazioni di presa L'ascensore orizzontale è montato in posizione sospesa. A differenza dell'esempio precedente, il sollevatore verticale è stato progettato in modo che un secondo riduttore lifgo® sia montato in direzione orizzontale accanto a ciascun riduttore allineato verticalmente. I riduttori sono collegati e sincronizzati tramite un albero profilato. In direzione orizzontale, viene esercitata una forza di trazione sulle cremagliere, che provoca la rotazione dei pignoni. Questa forza viene trasferita al lifgo® verticale e la rotazione viene reindirizzata in un movimento lineare (verticale in questo caso). trasferimento a 2 assi con funzione di presa Trasportatore di pezzi in piedi a 2 assi. Un asse di sollevamento orizzontale, un asse di presa o di chiusura, sincronizzato da entrambi i lati verso il centro. Può essere utilizzato come trasportatore a gradini. Disponibile anche come trasferimento a 3 assi con corsa orizzontale e verticale e asse di chiusura sincrono. navetta a 2 bracci, in piedi, azionamento a 2 assi dall'esterno Progettato come navetta di trasferimento a 2 assi con azionamenti montati esternamente. Il sistema può essere progettato anche come navetta di presa a 3 assi.
