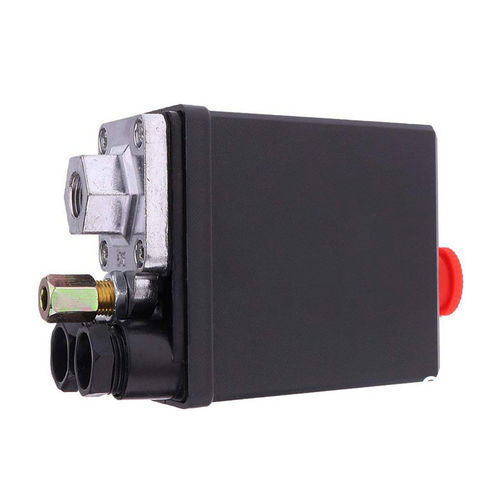

Pressostato meccanico LF10L

differenziale

I pressostati sono interruttori elettrici azionati dalla pressione. Wich significa semplicemente che c' è un interruttore elettrico, che è forzato aperto o chiuso dalla pressione dell'aria. IlInterruttore di interruzione del compressore d'ariaAlla porta di ingresso funziona su una membrana flessibile. La pressione viene trasformata in una forza. Quanto la forza dipende da due cose: l'area (mm quadrati) della membrana e la pressione (barra) dell'aria compressa. Dato che l'area è costante, la forza generata è direttamente proporzionale alla pressione dell'aria. L'altro lato della membrana è collegato a una molla e a una leva che funziona sull'interruttore elettrico. Fino a quando la forza verso il basso della molla è superiore alla forza verso l'alto dell'aria compressa, la membrana (e la leva) rimane giù. Ma quando la pressione aumenta, arriva un punto in cui la forza verso l'alto dell'aria compressa è superiore alla forza verso il basso della molla. La membrana (e la leva) si sposteranno verso l'alto a questo punto. Quando la membrana si muove verso l'alto, anche la leva. La leva, in movimento, apre i contatti elettrici e il compressore si ferma. Ora, questa non è una connessione diretta, ma c' è un meccanismo ingegnoso all'interno, che rende l'interruttore flip-over in una volta, a una pressione, E non lentamente (azione a scatto). Questo meccanismo è anche collegato alla seconda vite di fissaggio che imposta la pressione differenziale. Per il funzionamento interno del pressostato, questo significa semplicemente che l'interruttore si chiude di nuovo ad una pressione inferiore rispetto alla pressione in cui si chiude l'interruttore (isteresi incorporata).
