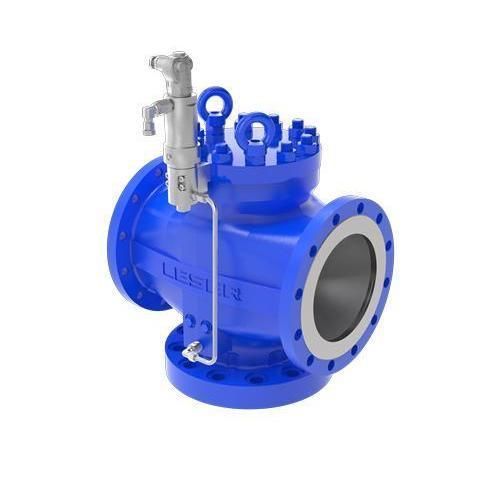

Valvola di sicurezza per gas 814

per l'industria chimicain acciaio inossidabilein acciaio

Descrizione
La valvola di sicurezza pilotata Type 814 (Pop Action) si apre bruscamente per scaricare la sovrapressione ed è progettata per compensare elevate forze di reazione. Dispone di due uscite contrapposte ed è adatta ad applicazioni su gas secondo gli standard industriali.

Caratteristiche principali

• Valvola di sicurezza pilotata con azione pop
• Due uscite contrapposte per bilanciare le forze di reazione
• Adatta per servizi su gas; esempio di omologazione: ASME UV (USA)
• Opzioni di guarnizione di sede: O-ring, metallica, piastra di tenuta

Applicazioni e settori

• Oil & Gas
• Petrolchimico
• Sistemi di gas tecnici

La soluzione ottimale per

• Protezione di gas e impianti
• Funzionamento fino al 96% della pressione di taratura
• Gestione di elevate forze di reazione

Caratteristiche tecniche Type 814
Pressione di taratura (CE): 2,5 - 102,1 bar | 36,0 - 1480,0 psig
Pressione di taratura (ASME): 2,5 - 102,1 bar | 36,0 - 1480,0 psig
Intervallo di temperatura (CE/ASME): -162 a 300 °C | -260 a 572 °F
Capacità: Orifizio P+ - T+
Connessioni DIN EN 1092: DN 100 - DN 200
Connessioni ASME B16.5: NPS 4 a NPS 8
Classe flangia ingresso DIN EN 1092: PN 10 - PN 100
Classe flangia ingresso ASME B16.5: Class 150 - Class 600
Materiale del corpo: 1.0619, 1.4408 | SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
Diametro ridotto d₀: 95 - 180 mm | 3,74 - 7,087 in
Area ridotta A₀: 7088 - 25446,9 mm² | 10,986 - 39,443 in²
Guarnizione di sede: O-ring, metallica, piastra di tenuta

Caratteristiche / specifiche tecniche

• Pressione di taratura (CE/ASME): 2,5 - 102,1 bar (36,0 - 1480,0 psig)
• Intervallo di temperatura: -162 a 300 °C (-260 a 572 °F)
• Connessioni: DN 100 - DN 200 (DIN EN 1092); NPS 4 - NPS 8 (ASME B16.5)
• Classi flangia: PN 10 - PN 100 (DIN); Class 150 - Class 600 (ASME)
• Materiali corpo: 1.0619, 1.4408; SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
• Diametro orifizio d₀: 95 - 180 mm
• Area orifizio A₀: 7088 - 25446,9 mm²
• Opzioni guarnizione di sede: O-ring, metallica, piastra di tenuta
