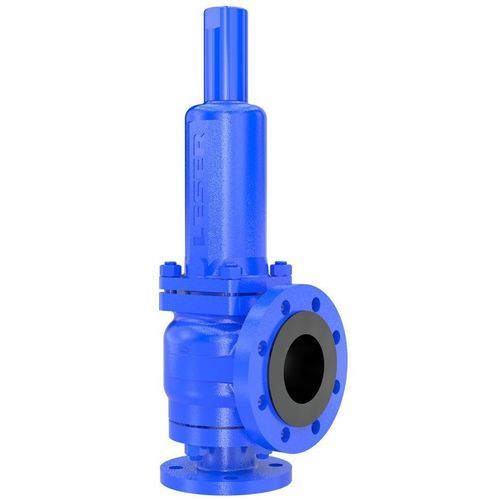

Valvola limitatrice di pressione per l'industria chimica 447B

in acciaioPTFEper fluidi tossici

Descrizione del prodotto
Valvole di sicurezza con rivestimento PTFE conduttivo integrale nelle zone di ingresso e uscita, adatte ad atmosfere potenzialmente esplosive.

• Alternativa economica alle valvole di sicurezza in materiali a base di nichel
• Tempi di consegna: 4 settimane

Omologazioni

• CE
• VdTUEV
• ASME UV (USA)
• EAC (Russia)
• TS (Cina)
• UKCA (Gran Bretagna)
• CRN (Canada)

Applicazioni e settori

• Chimica
• Petrolchimico

Soluzione ottimale per

• Applicazioni con cloro
• Acidi e basi
• Intermedi dell'industria chimica in atmosfere potenzialmente esplosive

Caratteristiche tecniche Tipo 447B
Pressione di taratura (secondo CE): 0,1 – 16 bar | 1,5 – 232 psig
Pressione di taratura (secondo ASME): 1 – 16 bar | 15 – 232 psig
Temperatura (secondo CE): -85 a 200 °C | -121 a 392 °F
Temperatura (secondo ASME): -29 a 200 °C | -20 a 392 °F
Capacità: orifizio F+ a P
Attacchi DIN EN 1092: DN 25 - DN 100
Attacchi ASME B16.5: NPS 1 - NPS 4
Classe flangia ingresso DIN EN 1092: PN 10 - PN 16
Classe flangia ingresso ASME B16.5: Class 150
Materiale corpo: 1.0619 + PTFE | SA 216 WCB + PTFE virginale con pigmenti conduttivi
Diametro di flusso più stretto d₀: 23 - 92 mm | 0.91 - 3.62 in
Area di flusso più stretta A₀: 416 - 6648 mm² | 0.645 - 10.304 in²
Materiale soffietto: PTFE-TFM con pigmenti conduttivi
Guarnizione sedile: Piastra di tenuta

Caratteristiche / specifiche tecniche

• Pressione di taratura (CE): 0,1 – 16 bar (1,5 – 232 psig)
• Pressione di taratura (ASME): 1 – 16 bar (15 – 232 psig)
• Intervallo di temperatura (CE): -85 a 200 °C (-121 a 392 °F)
• Intervallo di temperatura (ASME): -29 a 200 °C (-20 a 392 °F)
• Attacchi (DIN EN 1092): DN 25 - DN 100
• Attacchi (ASME B16.5): NPS 1 - NPS 4
• Classe flangia ingresso (DIN EN 1092): PN 10 - PN 16
• Classe flangia ingresso (ASME B16.5): Class 150
• Materiale corpo: 1.0619 + PTFE o SA 216 WCB + PTFE virginale con pigmenti conduttivi
• Diametro di flusso più stretto d₀: 23 - 92 mm (0.91 - 3.62 in)
• Area di flusso più stretta A₀: 416 - 6648 mm² (0.645 - 10.304 in²)
• Materiale soffietto: PTFE-TFM con pigmenti conduttivi
• Guarnizione sedile: Piastra di tenuta
