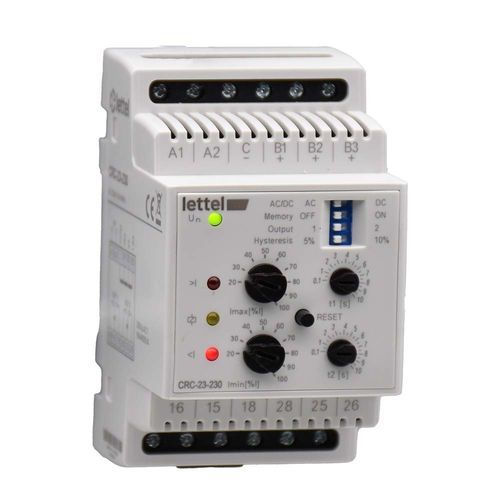

Relè di sorveglianza di corrente CRC-23

di sottointensitàdi sovraintensitàAC

Il relè CRC-23 è dotato di 2 relè indipendenti che possono essere commutati al raggiungimento delle soglie di corrente minima o massima, per funzioni di controllo del circuito o di riduzione del carico. - Elettrico: Alimentazione 230V 50/60Hz. 2 relè unipolari a scambio 16A/250V, utilizzabili come 1 relè per ciascuna soglia di corrente o 2 relè per una sola soglia a seconda dell'impostazione. - Misurazione della corrente: Selezione di corrente alternata o continua. 3 gamme di regolazione disponibili a seconda del cablaggio: 1…5A / 0.32…1.6A / 3.2…16A. Connessione diretta o tramite trasformatore di corrente da 5A. - Programmazione: 2 soglie di livello minimo e massimo indipendenti, regolabili dal 20 al 100% della corrente massima. Ritardo di attivazione regolabile da 0.1 a 10 secondi per ciascuna soglia. Funzione di reset tramite pulsante di reset attivabile. Isteresi regolabile al 5 o 10%. - Fisico: Custodia a clip su guida DIN, larghezza 3 moduli (54mm). Regolazioni del potenziometro sul pannello frontale. Spie luminose per la presenza di tensione e lo stato del relè. - Protezione dei circuiti: Consente di interrompere l'alimentazione in caso di sottocorrente o sovracorrente che indica un guasto nel circuito misurato. - Attivazione di un allarme: Segnala una sovracorrente in un circuito a un operatore per la prevenzione dei rischi o dei guasti. Riduce automaticamente il carico in caso di sovraccarico del circuito. - Riduzione del carico: Il relè di soglia di corrente massima può essere utilizzato per la riduzione automatica del carico. - Multifunzione: Progettato per controllare un circuito in corrente alternata o continua, 2 soglie regolabili su 3 gamme di corrente selezionabili. - Connessione: Diretta fino a 16A o tramite trasformatore di corrente secondario da 5A, consentendo la protezione di circuiti ad alta potenza. - Conformità: CE, RoHs, REACH. - Norme applicabili: EN 60255-6, EN 61010-1 - Specifiche tecniche: - Alimentazione: 230V 50/60Hz - Uscite relè: 2 SPDT 16A/250V - Misurazione della corrente: AC o DC, 3 gamme (1…5A / 0.32…1.6A / 3.2…16A) - Connessione diretta o tramite trasformatore di corrente da 5A - Soglie regolabili: 20–100% della corrente massima - Ritardo di attivazione: 0.1–10s - Funzione di reset: Sì - Isteresi: 5% o 10% - Montaggio su guida DIN, 3 moduli (54mm) - Regolazione del potenziometro sul pannello frontale - Spie luminose per tensione e stato del relè - Certificazioni: CE, RoHs, REACH - Norme: EN 60255-6, EN 61010-1
