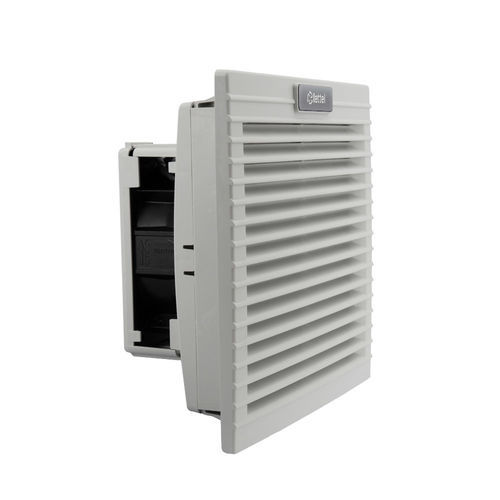

Griglia di ventilazione in plastica GTA-176-VFF series

con filtri per polverequadrata

Descrizione
GTA-176-VFF: griglia di ventilazione con ventilatore e filtro G3 integrati per la gestione termica dei quadri elettrici. Progettata per accelerare la circolazione dell’aria ed evacuare l’aria calda per raffreddare il quadro.

Caratteristiche principali

• Ventilatore: morsetti a molla per collegamento rapido e sicuro; direzione del flusso predefinita esterno → interno; direzione facilmente reversibile tramite il sistema Fan Quick Lock; portata 115 m³/h senza filtro e 84 m³/h con filtro; disponibile in 230 V AC (consumo 22 W) e 24 V DC (consumo 9 W).
• Griglia: frontale 204×204 mm in ABS autoestinguenza (UL94 V0), bassa finitura esterna, colore RAL 7035; guarnizione di tenuta in schiuma; insieme al filtro garantisce grado di protezione IP54.
• Filtro: categoria G3; sostituzione rapida in pochi secondi tramite la griglia frontale apribile senza attrezzi.
• Integrazione: fissaggio a scatto senza viti; semplice foro quadrato per l’installazione; profondità totale 90 mm; incasso su foro 176×176 mm.

Funzionalità e impieghi

• Consente il raffreddamento attivo dei quadri elettrici, soprattutto se abbinata a un termostato di ventilazione.
• Installazione rapida e senza attrezzi; manutenzione semplificata (sostituzione rapida del filtro).

Normative e conformità

• Conformità: CE, RoHS, REACH.

Varianti e codici d'ordine
Codice ordine | Tensione di alimentazione | Disponibilità
GTA-176-VFF-24 | 24 V DC | instock
GTA-176-VFF-230 | 230 V AC | instock

Risorse
Documentazione disponibile: scheda tecnica prodotto, manuale di installazione e documenti di presentazione/catalogo (formati PDF).

Caratteristiche / specifiche tecniche

• Riferimento modello: GTA-176-VFF
• Piastra frontale: 204 x 204 mm
• Profondità totale: 90 mm
• Foro di incasso: 176 x 176 mm
• Materiale griglia: ABS ad alta resistenza, autoestinguenza (UL94 V0)
• Colore: RAL 7035
• Grado di protezione: IP54 (con guarnizione in schiuma + filtro)
• Filtro: categoria G3, griglia frontale apribile senza attrezzi
• Portata d’aria: 115 m³/h senza filtro, 84 m³/h con filtro
• Tensioni disponibili: 230 V AC (22 W), 24 V DC (9 W)
• Connessione: morsetti a molla
• Sistema di flusso: direzione predefinita esterno→interno, reversibile tramite Fan Quick Lock
• Fissaggio: a scatto (installazione senza viti)
• Conformità: CE, RoHS, REACH
