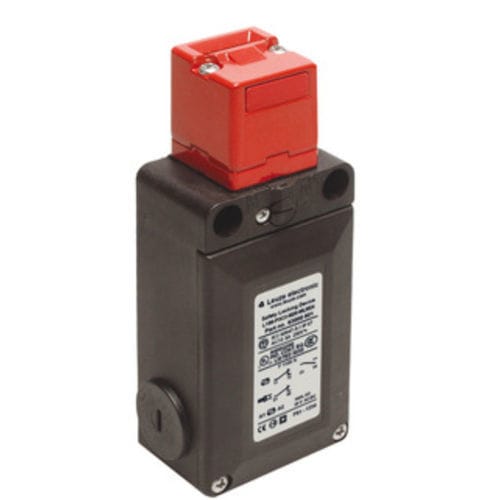

Sistema di chiusura per la sicurezza L100-P4C3-M20-SLM24

per controllo di interruttori

Funzioni - Dispositivo di blocco con ritenuta secondo ISO 14119 Integrazione nei circuiti di controllo fino alla categoria 4 secondo EN ISO 13849-1 Riduzione della corrente di inserzione, impostabile Ritenuta meccanica (forza elastica) Sblocco ausiliario Principio di funzionamento - Principio del circuito chiuso - Attuatore bloccato con elettromagnete disattivato Durata di utilizzo - 20 anni, EN ISO 13849-1 B10d - 4.000.000 numero di cicli Categoria d'utilizzo con DC 13 - Ue / Ie: 24 V / 3 A, 125 V / 0,55 A, 250 V / 0,3 A, EN 60947-5-1 Categoria d'utilizzo con AC 15 - Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A, EN 60947-5-1 Attribuzione contatti, attuatore - 1NC Attribuzione contatti, magnete - 2NC Apertura contatto - Ad accoppiamento di forza, forzata Tensione di esercizio, magnete - 24 V CC, -10 ... 25 % Protezione contro i cortocircuiti, magnete - 0,5 A, 24 V, tipo gG, IEC 60269-1 Protezione contro i cortocircuiti, circuito di sicurezza - 500 V, 10 A, tipo aM, IEC 60269-1 Tensione nominale di isolamento - 400 V CA, 500 V CC Corrente termica convenzionale max. - 10 A Ingresso di apprendimento per attuatore - No Durata di accensione - 100 % Numero di collegamenti - 1 pezzo(i) Numero degli ingressi dei cavi - 3 pezzo(i)
