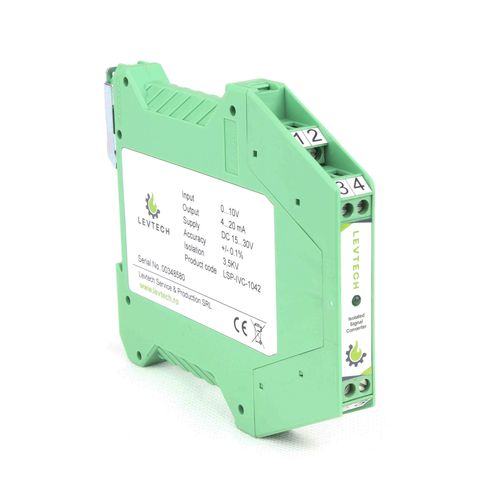

Questo dispositivo è usato per convertire segnali analogici standardizzati (0(4)-20mA, 0-10V, 0-5V) per esempio l'ingresso 4-20mA in uscita 0-10V. Il dispositivo deve essere ordinato per la conversione specifica e non può essere cambiato in seguito.
Cos'è il convertitore di segnale isolato?
Il convertitore di segnale viene utilizzato nei casi in cui il tipo di segnale analogico del dispositivo di misurazione o del trasmettitore non corrisponde all'ingresso dell'unità di elaborazione. Per esempio, avete un trasmettitore di conducibilità con uscita 4-20mA, ma avete un PLC Siemens 1200 con solo l'ingresso del segnale analogico 0-10V. Usando questo convertitore il segnale 4-20mA viene convertito in segnale analogico 0-10V ed è più economico che comprare un modulo di ingresso analogico per il PLC. Inoltre è un isolatore galvanico a 3 punti, che fa un isolamento di 3500VDC tra l'ingresso, l'uscita e l'alimentazione.
Tipi di conversione che possono essere ordinati:
Codice d'ordine - Ingresso - Uscita
LSP-IVC-1020 - 0-10V - 0-20mA
LSP-IVC-1042 - 0-10V - 4-20mA
LSP-IVC-0520 - 0-5V - 0-20mA
LSP-IVC-0542 - 0-5V - 4-20mA
LSP-IAC-2010 - 0-20mA - 0-10V
LSP-IAC-2005 - 0-20mA - 0-5V
LSP-IAC-4210 - 4-20mA - 0-10V
LSP-IAC-4205 - 4-20mA - 0-5V
LSP-IAC-4202 - 4-20mA - 0-20mA
LSP-IAC-0242 - 0-20mA - 4-20mA
Caratteristiche
- Isolato a tre vie
- Isolamento 3500VDC
- Calibrato in fabbrica
- Montaggio su guida DIN TS-35
- Precisione +/-0,1%
- Uscita analogica 0-10V o 0-5V
- Custodia Ip40
- Terminali a vite
- LED di potenza
- Tensione di alimentazione 24VDC
- Prodotto in UE
---
