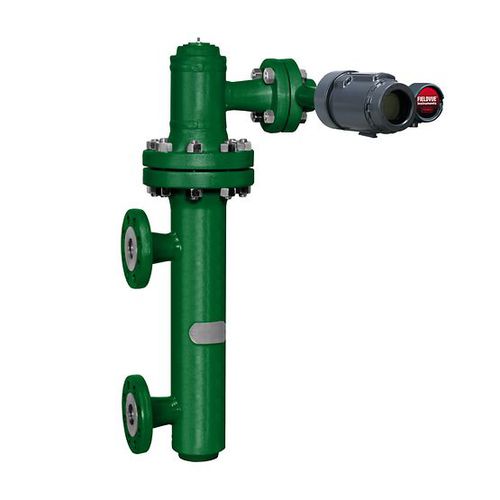

Trasmettitore di livello a spostamento 249B

per liquidiHART4-20 mA

Il trasmettitore di livello (interfaccia) del dislocatore astuto del dislocatore di serie DLC3000 consiste del regolatore di livello astuto originale importato di serie DLC3000 e della camera di misurazione, del meccanismo di misurazione, del dislocatore e del tubo di coppia di torsione, ecc. Il cambio di livello del liquido innesca il cambio di galleggiabilità del dislocatore, che verrà poi trasferito nell'unità del tubo di torsione. In questo modo il tubo di torsione e l'asse centrale ruotano in modo sincrono. Allo stesso tempo, le parti magnetiche in acciaio che si fissano all'asse centrale del tubo di coppia ruotano in senso rotatorio. Il sensore ad effetto Hall rileva il cambiamento del campo magnetico e converte i segnali magnetici in segnali di corrente. Il controllore di livello intelligente della serie DLC3000 misura le variabili di processo con un controllore e relativo circuito elettronico, fornisce l'uscita in corrente per pilotare l'LCD e supporta la comunicazione HART. Il controllore riceve i segnali elettrici che sono stati compensati in temperatura e linearizzati. Nel frattempo, compensa il cambiamento liquido di densità causato dal cambiamento della temperatura di processo, quindi fornisce segnali di uscita corrente 4~20mA. Il display LCD può indicare l'uscita analogica, le variabili di processo, la temperatura di processo (se è installato un RTD), i gradi di rotazione del tubo di coppia e l'intervallo percentuale della variabile, ecc.
