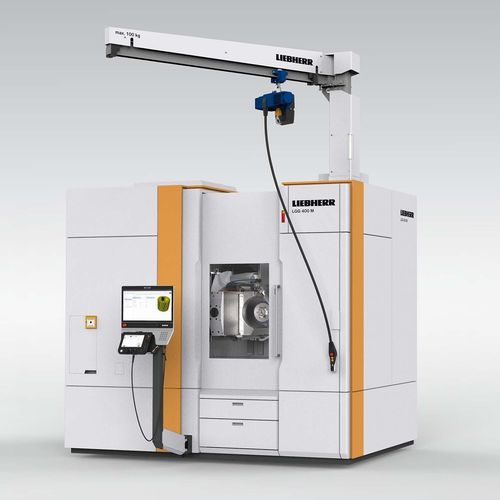

Rettificatrice per ingranaggi LGG 180 - 280 / 400 M

cilindricaNCdi precisione

Lunghezza macchina 3.000 mm Larghezza macchina 2.200 mm Altezza macchina 3.000 mm Diametro del pezzo 180 - 400 mm Corsa assiale 660 mm Corsa di shifting 230 - 270 mm Posizione min. sopra la tavola 90 mm Angolo di rotazione della testa portamola 45 ° gradi Numero di giri del pezzo 3.000 min-1 Sistema della macchina La rettificatrice per generazione e per profili LGG 180/280 è adatta alla lavorazione di componenti di ingranaggi con diametro fino a 180/280 mm. Per esigenze specifiche dei clienti sono a disposizione diverse varianti di lavorazione. La rettificatrice per generazione e per profili combina tempi di rettifica brevi con una qualità costantemente elevata nella produzione di grandi serie. Gli assil XI: movimento radiale slitta del montante | Vl: movimento tangenziele utensile | 21: movimento assiale testa di rettifica | B1: movimento rotatorio utensile | C2: movimento rotatorio pezzo | Al: movimento oscillente utensile | 24: movimento verticale contromontente | C3: movimento rotatorio caricatore circolare Caratteristiche • Alta qualità e affidabilità per tutta la serie • Caricamento rapido grazie al caricatore circolare integrato • Tempi da truciolo a truciolo • Ruote: a partire da 4 secondi • Alberi: a partire da 6,5 secondi • Ingombro ridotto • Facilità di manutenzione LGG 400 M Liebherr offre anche una rettificatrice per generazione e per profili manuale per piccoli lotti e per la massima flessibilità. - Diametro massimo del pezzo rettifica per generazione (mm): 280 - Diametro massimo del pezzo rettifica per profilo (mm): 400|
