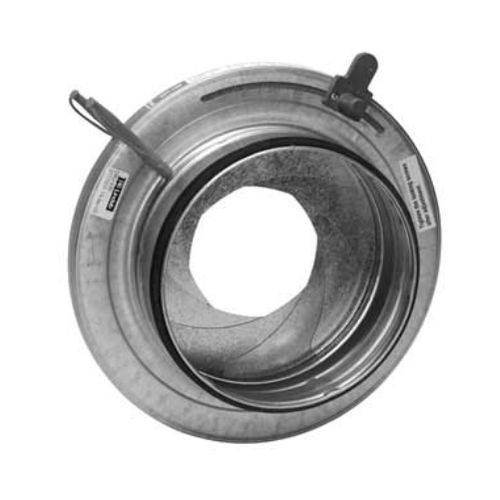

Serranda d'aria di regolazione DIRU

di bilanciamentomanualecircolare

La serranda DIRU con flussometro consente la misurazione della portata d’aria. La DIRU presenta le seguenti caratteristiche: basso livello di rumorosità, flusso centrico, ugelli di misurazione fissi per una misurazione accurata della portata ed è dotata di dispositivi di regolazione che possono essere aperti completamente, il che significa che non sono necessari coperchi di pulizia. È conforme alla classe di tenuta C. Il grafico dimensionale deve essere utilizzato per determinare la caduta di pressione sulla serranda con flussimetro e per fornire informazioni relative al livello di rumorosità alle diverse impostazioni. Per il bilanciamento dell’impianto è necessario utilizzare il grafico di bilanciamento. È disponibile un manuale separato contenente le istruzioni di montaggio, misurazione, bilanciamento e manutenzione per le serrande con flussimetro. Le alette della serranda formano una flangia di misura che consente la misurazione della portata. Misurando la differenza di pressione tra gli ugelli di misura, è possibile ricavare la portata q [l/s] tramite l’equazione riportata sulla serranda. Il valore di regolazione della serranda e il fattore di correzione (fattore k) coincidono, il che significa che non è necessario consultare un grafico per ricavare il fattore k da un valore di regolazione. La portata d’aria viene regolata tramite una manopola. I modelli da Ø 80–630 soddisfano la classe di pressione A in posizione chiusa. Materiale La serranda è realizzata in lamiera d’acciaio zincata a caldo. Installazione Per ottenere una misurazione accurata della portata, considerare la distanza rettilinea richiesta prima o dopo l’ostacolo, come indicato sulla scheda allegata agli ugelli di misurazione. Pulizia Aprendo completamente la serranda, si accede al condotto. Non dimenticare di regolare nuovamente la serranda dopo la pulizia.
