Interruttori a pedale di comando 511-B2OXG

di sicurezzadel frenoelettrico

Panoramica

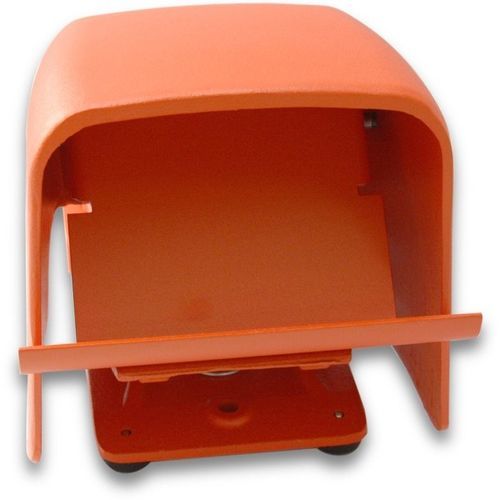

Il modello 511-B2OXG Hercules è un pedale anti-innesco progettato per ridurre le attivazioni accidentali combinando uno scudo Gated OX con una leva di sgancio a linguetta; destinato a macchine industriali che richiedono un commutatore DPDT momentaneo a stadio singolo.

Dettagli prodotto

• Modello: 511-B2OXG
• Marchio: Hercules
• Tipo di interruttore: Elettrico, azione momentanea a stadio singolo
• Circuiteria: DPDT (Form CC)
• Ingresso cavo: 3/4"-14 NPT filettato (standard, singolo)
• Colore scocca: Arancione
• Materiale scocca: Ghisa (pedale e scocca)
• Scudo: Gated OX Shield
• Classifiche elettriche: 20 A 125-250 VAC; 1 H.P. 125-250 VAC; Heavy Pilot Duty 250 VAC max.

Caratteristiche e vantaggi

• La leva di sgancio deve essere rilasciata prima della depressione del pedale per ridurre le attivazioni accidentali
• Rilascio fluido della leva e movimento del pedale per un funzionamento costante
• Doppi molle di ritorno del pedale e meccanismo di innesto positivo
• Guarnizione di copertura in neoprene, O-ring sull'albero di attuazione e vite di terra separata per tenuta e messa a terra
• Piedini antiscivolo in gomma e tre fori di montaggio per installazione rigida a pavimento o su attrezzatura

Materiali

• Pedale e scocca in ghisa per resistenza strutturale
• Protetto da scudo in alluminio fuso
• Finitura vernice: Arancione segnalazione

Opzioni

• Modelli con scudi sovradimensionati "O" e "OX" accettano calzature di sicurezza oversize e protezioni metatarsali; "OX" fornisce 3/4" (19,1 mm) di apertura aggiuntiva rispetto a "O"
• Ingressi condotto doppi 1/2"-14 NPT e misure metriche disponibili su ordinazione speciale
• Modelli twin & triple, varianti gated e versioni RF wireless disponibili su ordinazione speciale

Involucro
NEMA Tipo 2, 4 & 13; UL enclosure 2, 4 & 13; CSA enclosure 2, 4 & 13; EN 60529 Grado di protezione IP56

Scopo
Progettato per prevenire attivazioni accidentali; tenuta contro spruzzi, polvere, acqua e olio adatta ad ambienti industriali

Applicazioni

• Piegatrici
• Marcatori di scatole
• Freni
• Trinciatrici
• Pulitori
• Sistemi di chiusura
• Sistemi di trasporto
• Macchine da crimpatura
• Macchine per il taglio di tubi e tubazioni
• Taglierine
• Macchine da taglio
• Trapani
• Tavoli per foratura
• Officine
• Macchine di rimozione riempitivi
• Piegatrici
• Attrezzature per lavorazione alimentare
• Sistemi di formatura
• Grinder
• Macchine per rettifica
• Foratrici
• Tornitrici
• Sollevatori
• Sistemi di marcatura
• Movimentatori di materiale
• Microscopi
• Sistemi di controllo lancio missili
• Macchine per stampaggio
• Tranciatori
• Cesoiatrici
• Piattaforme di perforazione petrolifera
• Piattaforme
• Posizionatori
• Girati di ceramica
• Tiranti
• Attrezzature per punzonatura
• Sistemi di riavvolgimento
• Rivettatrici
• Calandre
• Router
• Sega
• Segheria
• Trinciatrici di scarti
• Attrezzature per pulizia fognaria
• Cesoiatrici
• Macchine per calzature
• Trituratori
• Space Shuttle
• Filatrici
• Graffatrici
• Attrezzature chirurgiche
• Tavoli
• Tester
• Macchine per laminazione
• Maschine per filettare
• Macchine per sbavatura e formatura
• Macchine per formatura estremità tubo
• Dispositivi di espansione tubo
• Centri di tornitura/fresatura
• Tornitore
• Centri di tornitura
• Piatti girevoli
• Macchine per legare e imballare
• Controllo tensione
• Cannoni ad acqua
• Saldatrici
• Attrezzature per avvolgimento
• Sistemi di filatura

Specifiche tecniche

• Modello: 511-B2OXG
• Tipo di interruttore: Elettrico
• Azione: Single Stage Momentary
• Circuiteria: DPDT (Form CC)
• Ingressi cavo: 3/4"-14 NPT filettato (standard, singolo)
• Colore scocca: Arancione
• Materiale scocca: Ghisa (pedale e scocca)
• Scudi & protezioni: Gated OX Shield (OX fornisce altezza di apertura aggiuntiva vs O)
• Classifiche elettriche: 20 A 125-250 VAC; 1 H.P. 125-250 VAC; Heavy Pilot Duty 250 VAC max.
• Classifiche involucro: NEMA Tipo 2, 4 & 13; UL enclosure 2, 4 & 13; CSA enclosure 2, 4 & 13; EN 60529 IP56
• Tenuta: Guarnizione di copertura in neoprene più O-ring sull'albero di attuazione; vite di terra separata
• Montaggio: Piedini antiscivolo in gomma e tre fori per montaggio rigido
• Opzioni: Scudi sovradimensionati, ingressi condotto alternativi, modelli twin/triple, modelli gated, versioni RF wireless (ordine speciale)
