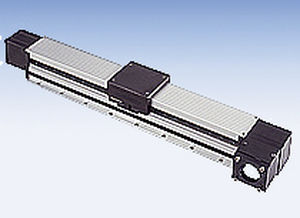

Guida lineare a sfere 120 series
in acciaiocon trasmissione a cinghia

guida lineare a sfere
guida lineare a sfere
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
a sfere
Altre caratteristiche
in acciaio, con trasmissione a cinghia
Lunghezza del binario

Min.: 100 mm
(3,94 in)

Max.: 3.000 mm
(118,11 in)

Larghezza del binario

88,9 mm
(3,5 in)

Descrizione

Il Lintech gli scorrevoli lineari di 120 serie è destinato per maneggiare i carichi chiari a velocità molto elevata. Queste fasi lineari usano un attrito basso, precaricato, ricircolante il sistema lineare del cuscinetto a sfere, che guidano sulle rotaie quadrate lineari a terra di precisione. Le rotaie lineari di profilo sono montate ad una base di alluminio lavorata precisione, che offre un supporto rigido sopra l'intera corsa del carrello della tabella. Il carico è montato ad un carrello di alluminio lavorato precisione, che ha filettato gli inserti dell'acciaio inossidabile per vita di usura ed ad alta resistenza. Il sistema di azionamento utilizza due pulegge, con un ad alta resistenza, cinghia del poliuretano di rinforzo acciaio, che fornisce 3.543 pollici (90 millimetri) di movimento lineare per il giro dell'albero dell'input. Il sistema di tensionamento della cinghia semplice tiene conto registrazione facile di tensionamento della cinghia dall'utente. I supporti del motore dei NEMA 23 & 34, o supporti del gearhead sono disponibili così come i gearheads planetari.

---
