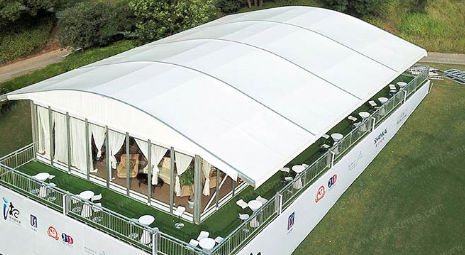

Tendone trasportabile Arcum

modularesmontabileper eventi

Panoramica
La serie Arcum Tent comprende ABT (15–25 m, profilo principale: 204x120x4 mm), AEBT (15–30 m, profilo principale: 256x120x5 mm) e ATH (15–40 m, profilo principale: 300x125x5/8 mm). Si tratta di una struttura modulare la cui lunghezza è regolabile aggiungendo o rimuovendo campate da 5 m. La struttura è in lega di alluminio rinforzata 6061/T6 e le coperture del tetto sono in tessuto sintetico PVC ignifugo a doppia faccia conforme alle norme DIN4102 B1 e M2.

Accessori opzionali

• Pannelli laterali con finestra in PVC trasparente
• Ancoraggi a terra
• Piastroni di zavorra
• Fodere decorative per il tetto e tende laterali
• Porte in vetro
• Pareti rigide in ABS
• Coperture e pannelli laterali trasparenti
• Sistema di pavimentazione
• Grondaie

Progetto e prestazioni
Arcum Tent combina il concetto a telaio a "A" con elementi dell'architettura tradizionale cinese: le travi del tetto sono piegate per creare una copertura arcuata. Il progetto offre un interno spazioso e una veranda opzionale. La tenda è progettata per un montaggio e smontaggio rapidi ed è trasportabile. La capacità di resistenza al vento riportata arriva fino a 100 miles/hour (≈160 km/h, 0,5 kn/m²).

Brevetto
Questo prodotto ha ottenuto i numeri di brevetto nazionali: ZL201120399888.2, ZL201930453474.5

Specifiche del prodotto
Larghezza luce | Altezza alla gronda | Altezza al colmo | Distanza campata | Profilo principale
15 m | 3,92 m | 5,4 m | 5 m | 300x120x5 mm (4 canali)
20 m | 3,92 m | 6,3 m | 5 m | 300x120x5 mm (4 canali)
25 m | 3,92 m | 7,15 m | 5 m | 300x120x5 mm (4 canali)
30 m | 3,92 m | 7,87 m | 5 m | 300x120x5 mm (4 canali)
40 m | 3,92 m | 9,6 m | 5 m | 300x120x5 mm (4 canali)

Specifiche tecniche

• Serie: ABT, AEBT, ATH
• Larghezze luce disponibili: 15 m, 20 m, 25 m, 30 m, 40 m
• Altezza alla gronda (tip.): 3,92 m
• Altezze al colmo (tip.): 5,4 m (15 m) — 9,6 m (40 m) a seconda della luce
• Distanza campata (modulare): 5 m
• Materiale struttura: lega di alluminio rinforzata 6061/T6
• Materiale copertura: tessuto sintetico PVC ignifugo a doppia faccia (conforme a DIN4102 B1, M2)
• Esempi profilo principale: 204x120x4 mm (ABT), 256x120x5 mm (AEBT), 300x125x5/8 mm (ATH); le righe di specifica indicano 300x120x5 mm (4 canali) per le larghezze
• Resistenza al vento (segnalata): fino a 100 miles/hour (≈160 km/h, 0,5 kn/m²)
• Accessori opzionali: pannelli laterali PVC trasparenti, porte in vetro, pareti rigide ABS, sistemi di pavimentazione, grondaie, decorazioni, ancoraggi e piastre di zavorra
• Modularità: lunghezza regolabile aggiungendo/rimuovendo campate da 5 m
