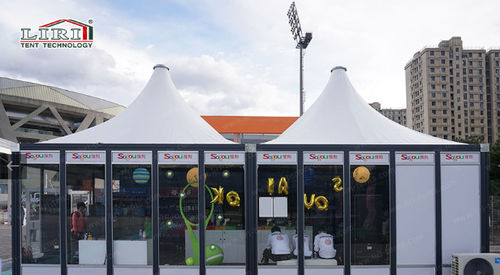

Tendone commerciale Modular Pyramid

modularetrasportabilemobile

Caratteristiche generali

• Tenda a piramide in stile europeo, modulare, progettata per assemblaggi multi-unità senza interruzioni e layout flessibili.
• Forma simile alla tenda pagoda; la caratteristica principale è la condivisione di montanti e travi di gronda che consente il collegamento diretto tra unità adiacenti e l'espansione lineare o a griglia illimitata.
• I montanti e le travi di gronda fungono da grondaie integrate: l'acqua dal tetto viene convogliata lungo i supporti per uno scarico controllato, riducendo il deflusso sulle facciate e sulle superfici calpestabili.
• Supporta più configurazioni di collegamento: unità singola o collegamenti affiancati, a U, quadrato di quattro unità, collegamenti casuali per ottimizzare l'uso dell'area.

Dimensioni
Campate disponibili: 5×5 m, 6×6 m, 8×8 m, 9×9 m, 10×10 m


Applicazioni
Dopo l'installazione di accessori, è adatta per strutture esterne temporanee, semipermanenti o permanenti. Usi tipici: padiglioni espositivi, uffici mobili, lounge VIP, suite polifunzionali, unità alberghiere all'aperto.


Brevetto
Prodotto provvisto di brevetto nazionale di invenzione. N. brevetto: 201720905621.3, ZL201920591123.5


Modalità di collegamento combinato
Il sistema supporta più modalità di combinazione per disposizioni modulari ed espansioni (affiancamento, a U, quadrato di quattro unità, collegamenti casuali, ecc.).


Dati tecnici (tabella)
Campata | Altezza della gronda | Altezza della cresta | Profilo principale
5 m | 3 m | 5,6 m | 150×150×2,5 (4-canali)
6 m | 3 m | 5,8 m | 150×150×2,5 (4-canali)
8 m | 3 m | 6,5 m | 150×150×2,5 (4-canali)
9 m | 3 m | 7,0 m | 150×150×2,5 (4-canali)
10 m | 3 m | 7,5 m | 150×150×2,5 (4-canali)


Specifiche tecniche

• Campate disponibili: 5 m, 6 m, 8 m, 9 m, 10 m
• Altezza della gronda: 3 m (per le campate elencate)
• Altezze della cresta per campata: 5,6 m (5 m), 5,8 m (6 m), 6,5 m (8 m), 7,0 m (9 m), 7,5 m (10 m)
• Profilo principale: 150×150×2,5 (4-canali) per tutte le campate elencate
• Connessione modulare: montanti e travi di gronda condivisi consentono estensione continua e configurazioni multiple
• Gestione delle acque meteoriche: montanti e gronde funzionano come grondaie integrate per uno scarico controllato
