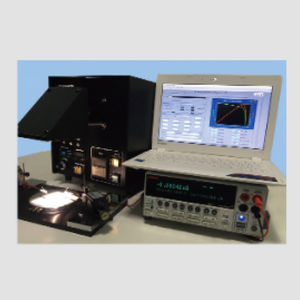

Sistema di acquisizione dati di energia I-V

di tensionecon pannelli fotovoltaicia resistenza

Ci sono molti tipi di elementi fotovoltaici. Le principali applicazioni sono i diodi emettitori di luce, le celle solari, i fotorivelatori e così via. Le caratteristiche del dispositivo hanno una grande correlazione con la sua curva corrente-tensione. Dalla singola giunzione pn alle giunzioni mutt, dall'omo-giunzione all'etero-giunzione, dalle microstrutture di superficie alla progettazione della nanostruttura dello strato attivo, ogni caso ha diverse caratteristiche della curva corrente-tensione. La misurazione della curva IV sotto il simulatore solare può aiutare a ottenere l'efficienza di conversione dell'energia e le caratteristiche correlate come la tensione a circuito aperto (Voc), la corrente di cortocircuito (Isc), il fattore di idealità (FF), la resistenza di serie (Rs) e la resistenza di shunt (Rsh). Caratteristica Hardware - Metro di fonte di serie Keithley 24XX, serie Keithley 26XX, serie Agilient B29XX Elementi di misura - Luce IV / buio IV - Scansione regolabile per passo di tensione specifico, passo di tempo, tensione/corrente di conformità, volatge/corrente gamma misurata, numeri di passo e polarità - Scansione in avanti e indietro - Misure multiple con periodo di tempo specifico - misura a m2 fili e a 4 fili - Curva di misurazione della stabilità nel tempo a tensione/corrente costante (tensione vs tempo o corrente vs tempo) - Misura della resistenza a 4 fili (resistenza del foglio) - Misura della temperatura della cella solare di riferimento di LiveStrong - Controllo dell'otturatore del simulatore solare (opzione) - Misurazione multicanale di celle solari o dispositivi Analisi - Misurazione della curva IV: Per calcolare i parametri della cella solare tra cui Voc, Isc, Jsc, Vmax, Im-ax, Pmax, Fill Factor (FF), Efficienza, Re, Reh - Misura della stabilità: Per calcolare il max, min, media, deviazione standard, di tensione / corrente
