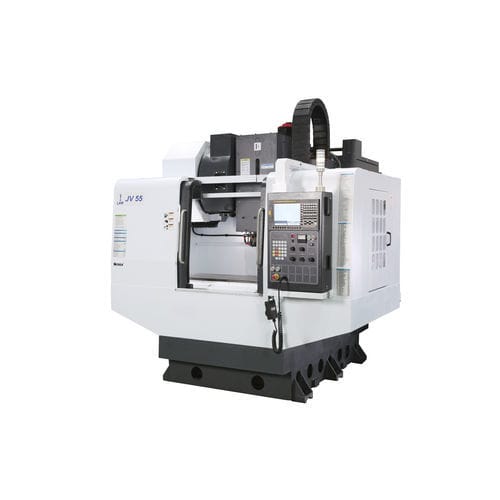

Fresatrice CNC 3 assi JV 55verticaleBT 4020 utensili
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Testa del mandrino
- BT 40
- Numero di utensili
- 20 utensili
- Applicazioni
- per taglio
- Corsa X
575 mm
(23 in)- Corsa Y
410 mm
(16 in)- Corsa Z
460 mm
(18 in)- Velocità di rotazione
8.000 rpm
(50.265 rad.min-1)- Potenza
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Velocità di avanzamento asse X
36.000 mm/min
(24 in/s)- Velocità di avanzamento asse Y
36.000 mm/min
(24 in/s)- Carico massimo del piano di lavoro
400 kg
(882 lb)- Peso massimo utensili
7 kg
(15,4 lb)- Ripetibilità
0,003 mm
(0 in)- Tempo per cambio utensile
2,5 s
- Lunghezza totale
3.350 mm
(131,9 in)- Larghezza massima
3.350 mm
(131,9 in)- Altezza totale
2.740 mm
(107,9 in)
Descrizione
TRAVAGLIO
Distanza tra naso del mandrino e piano di lavoro - mm - 140 - 600
TAVOLO
Dimensione della tavola - mm - 900 × 430
T Dimensioni della scanalatura x passo - n. x mm x mm - 4 x 18 x 100
MANDRINO
Coppia massima del mandrino (Cont. / Inter.) - Nm - 48/93 Coppia massima del mandrino (cont. / inter.) - Nm - 48/93
SISTEMA DI AVANZAMENTO
Velocità di avanzamento del taglio - m/min - 10
Diametro x passo della vite a sfera - mm - ∅ 40 x 12
CAMBIO UTENSILE AUTOMATICO
Numero di utensili - n. - 20
Diametro massimo utensile con utensile adiacente - mm - 80
Diametro massimo utensile senza utensile adiacente - mm - 125
Lunghezza massima dell'utensile - mm - 250 Lunghezza utensile - mm - 250
ACCURATEZZA
Precisione di posizionamento (X/Y/Z) - Asse - mm - ±0,010
SISTEMA CNC
Controllore - Tipo - Mitsubishi/Siemens/Fanuc
---
