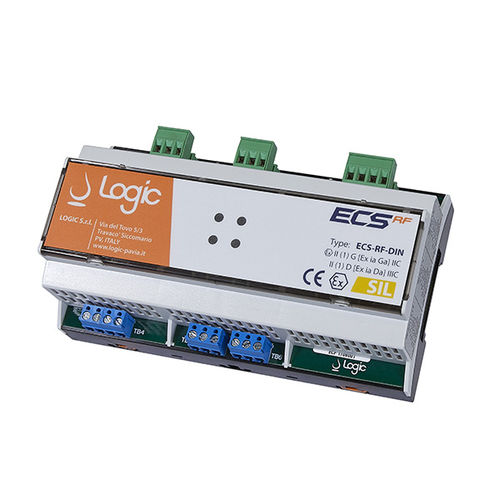

Sistema di monitoraggio di resistenza di messa a terra ECS-R-DIN

per la sicurezzaATEX

• Contenitore industriale per montaggio su barra DIN in Area Sicura • Equipaggiato con LED ad alta efficienza rossi e verdi di segnalazione • N.1 x contatto SPDT per il monitoraggio remoto dello stato della pinza • N.1 x contatto N.O. per applicazioni di sicurezza fino a SIL 2 (solo ECS-RF-DIN) • N.2 x uscite a sicurezza intrinseca per il pilotaggio dei LED remoti installati a bordo pinza Conforme ai requisiti di sicurezza della Direttiva ATEX 2014/34/UE e relativi standard armonizzati per installazione in Zona Sicura in connessione alle pinze della gamma ECS in Zone ATEX Marcatura ATEX II (1)G [Ex ia Ga] IIC -20 °C ≤ Tamb ≤ +70 °C per gas, vapori e nebbie II (1)D [Ex ia Da] IIIC -20 °C ≤ Tamb ≤ +70 °C per polveri Input pinza Ex i Uo=7.2 V, Io=345 mA, Po=621 mW, Co(IIC)=13,5 μF, Lo(IIC)=149 μH, Lo/Ro=860 μH/Ω, Output LED Ex i Uo=7.2 V, Io=23 mA, Po=42 mW, Co(IIC)=13,5 μF, Lo(IIC)=34 mH, Lo/Ro=860 μH/Ω Contatto segnalaz. 1x SPDT max 230Vac/1A 24Vdc/1A (carico resistivo/induttivo) Contatto di sicurezza 1x N.O. max 230Vac/1A 24Vdc/1A (carico resistivo/induttivo) fino a SIL 2 conforme alla IEC 61508 (solo ECS-RF-DIN) Alimentazione 230 Vac ± 5% Soglia di resistenza 10 Ω Dimensioni 162 x 90 x 63 mm (L x A x P)
