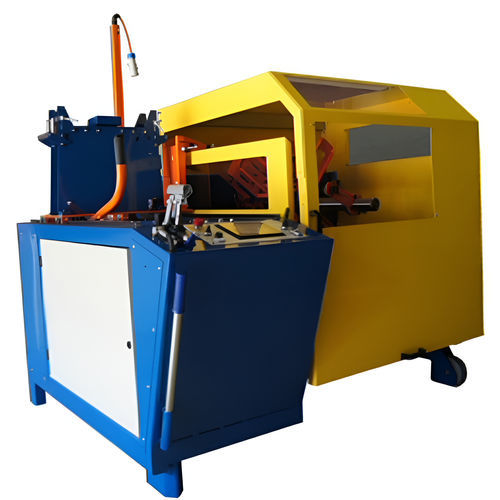

Le macchine di misura e avvolgimento tipo DTR sono utilizzate quando cavi, conduttori, ecc. devono essere srotolati dalle bobine originali, dalle bobine su martinetti o dalle bobine in rack e devono essere misurati allo stesso tempo. L'intero processo di lavoro viene eseguito da un'unica fonte di alimentazione.
Macchine costruite secondo la normativa europea di sicurezza CE
Campo di applicazione
Con questa macchina di misura e avvolgimento, tipo DTR, è possibile realizzare bobine o riempire piccoli fusti di legno di cavo con un peso massimo di 800 kg e misurare cavi di diametro compreso tra 1 e 60 mm.
- Struttura robusta con ruote sterzanti.
- Contatore meccanico M410, touch panel opzionale.
- Dispositivo di avvolgimento RD100, per realizzare bobine di cavo fino a 800 Ø.
- Per tamburi fino a 1.000 mm di Ø e 780 mm di larghezza
- Cilindro idraulico con pompa manuale per il sollevamento dei tamburi
- Elettro-idraulico opzionale per un funzionamento rapido per il sollevamento e il taglio del cavo
- Rampa lenta e regolatore di velocità regolabile con l'uso di un inverter.
- Gabbia di sicurezza con blocco automatico dell'interruttore secondo la direttiva sicurezza CE
Tamburo
Ø mm minimo : 600
Ø mm massimo : 1 000
Larghezza massima mm : 780
Peso massimo : 800 Kg
Ø asse : 60 mm
Azionamento
Potenza kW (HP) : 1,5 Kw (2)
Velocità ( R.P.M.) : 15-80 r.p.m.
Tensione (V / Hz) : 230V 50 Hz
Coppia Nm. : 303 Nm
Fusibili : 1x16A
Accessori
Dispositivo di avvolgimento incluso: RD100
Ruota di trasporto
Testa di misura : M40- M60
Contatore meccanico tipo M410 : M410
Sollevamento idraulico manuale
Sollevamento con cilindro idraulico : O
Protezione secondo le norme CE
Dimensioni
(L x P x A) gabbia chiusa : 1.700x1.800x1.950 mm
(L x P x A) gabbia aperta :1.700x1.800x2000 mm
Peso Kg :500
---
