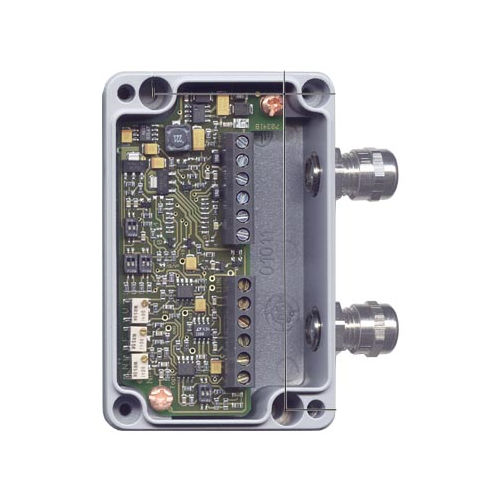

Amplificatore di segnale SI series

di misuradi acquisizioneper sensore estensimetrico

Amplificatore di misura per estensimetri per la conversione di segnali di uscita di sensori basati su estensimetri (ad es. sensori di forza e coppia o celle di carico) in segnali di tensione normalizzati di ±5 V, ±10 V, 0/4 ... 20 mA, 10 ±10 mA o 12 ±8 mA per il collegamento diretto ad es. a PLC o macchine di produzione. Grazie al robusto alloggiamento in alluminio pressofuso con un elevato livello di protezione IP66, questo amplificatore di misura è adatto anche per applicazioni industriali pesanti. Caratteristiche delle prestazioni - Elevata precisione - Uscita in tensione o in corrente - Collegamento diretto al PLC - Possibilità di un lungo cavo di ingresso da SI alla valutazione - Applicabile nelle industrie pesanti grazie al robusto alluminio - Livello di protezione IP66 Applicazione - Ricerca e sviluppo - Tecnologia di misurazione e controllo dei processi - Ingegneria automobilistica - Tecnologia energetica e ambientale - Ingegneria meccanica Il sensore-interfaccia SI è progettato per l'adattamento dell'interfaccia tra sensore e valutazione. I segnali di uscita dei sensori estensimetrici, soggetti a interferenze, vengono portati a un livello elevato. In questo modo, la sicurezza di misura e l'accuratezza di misura vengono incrementate in modo decisivo. Il campo di tensione di eccitazione di 16 ... 32VDC e le uscite analogiche di ±10V, rispettivamente 0/4 ... 20 mA consentono l'elaborazione diretta del segnale con un PLC-Control. Il sensore è alimentato con una tensione continua stabilizzata generata da un'alimentazione non regolata (16 ... 32 V CC). Il successivo amplificatore di misura di precisione converte i segnali di uscita del sensore in segnali normalizzati.
