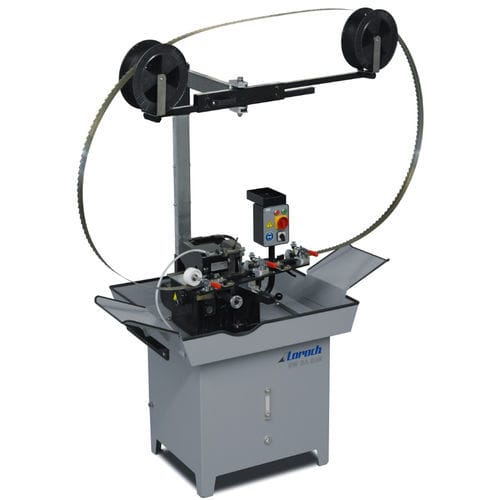

Affilatrice automatica SW BA 80N

CBN

Affilatrice a controllo elettromeccanico per lame a nastro CV e bimetalliche con passo dei denti costante Affilatura profonda in entrata con l'utilizzo di mole in CBN Sistema di raffreddamento ad acqua integrato Lame a nastro da 10 a 80 mm di larghezza Campo di lavoro Passo dei denti - 3 - 30 mm Altezza del dente - fino a 12 mm (dente posteriore diritto) o 8 mm (dente posteriore curvo) Larghezza sega a nastro - 10 - 60 mm o 55 - 80 mm Angolo della faccia - 0 - 25 gradi Il processo di rettifica Il processo di rettifica 1 La mola si sposta all'interno del dente e tocca leggermente la superficie del dente. Il processo di rettifica 2 Non appena la mola raggiunge la gola del dente, la lama viene spinta in avanti tramite il dito di avanzamento e la parte rotonda del fondo viene rettificata. Il processo di rettifica 3 La lama continua ad essere spinta in avanti mentre la mola si ritrae per rettificare il dente. Il processo di rettifica 4 Una volta completato il dente posteriore, il dito di avanzamento scivola indietro per agganciare il dente successivo. Forme standard dei denti Dente posteriore diritto / dente appuntito Dente posteriore rotondo
