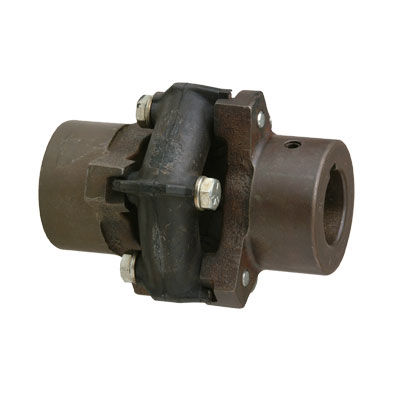

Giunto ad elastomero Saga series
flessibile in torsioneper albero di trasmissioneper problemi di allineamento

giunto ad elastomero
giunto ad elastomero
giunto ad elastomero
giunto ad elastomero
giunto ad elastomero
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
ad elastomero, flessibile in torsione
Applicazioni
per albero di trasmissione
Altre caratteristiche
per problemi di allineamento, con sistema di stoccaggio di energia cinetica
Fissaggio
con flangia
Coppia

Min.: 40 Nm
(29,5025 ft.lb)

Max.: 6.779 Nm
(4.999,9338 ft.lb)

Velocità di rotazione

Min.: 2.200 rpm
(13.823,01 rad.min-1)

Max.: 10.000 rpm
(62.831,85 rad.min-1)

Descrizione

Il design è caratterizzato da elementi esagonali o ottagonali a forma di ciambella di gomma con inserti metallici posizionati ad ogni apice durante il processo di vulcanizzazione. Questi inserti metallici portano dei veri e propri bulloni che fissano l'elemento ai denti su mozzi fusi e cilindrici. Gli inserti incorporati hanno anche dei denti che si collegano con le superfici di accoppiamento sui mozzi in modo che i bulloni assiali possano essere facilmente serrati durante il montaggio senza torcere la gomma oltre i limiti della sua elasticità. La gomma tra ogni apice è precompressa, quindi è molto più resistente alle sollecitazioni derivanti dalle varie forme di disallineamento e dalle vibrazioni torsionali. Mentre il giunto Saga è normalmente associato ad applicazioni albero-albero, possono essere realizzati adattamenti per il montaggio di flange e volani. Inoltre, è disponibile una versione ad albero flottante da utilizzare al posto di un albero di trasmissione a giunto universale con giunto torsionale separato. I suoi elementi possono anche essere impilati in serie per l'uso in applicazioni con disallineamento parallelo estremo transitorio o permanente, o dove le dinamiche torsionali richiedono un elemento estremamente morbido per un adeguato smorzamento e/o disaccoppiamento vibratorio. La rigidità della gomma di 60, misurata rispetto alla Shore A del durometro, copre la maggior parte di queste situazioni. Accoppiamento elastomerico di tipo precompressione Rigidità torsionale inferiore (rispetto ad altri accoppiamenti in gomma-in-compressione) Non ha eguali per applicazioni start/stop ad alto shock Le applicazioni includono: dispositivi azionati da pistoni, compressori, martellamenti violenti o unità di schiacciamento

---
