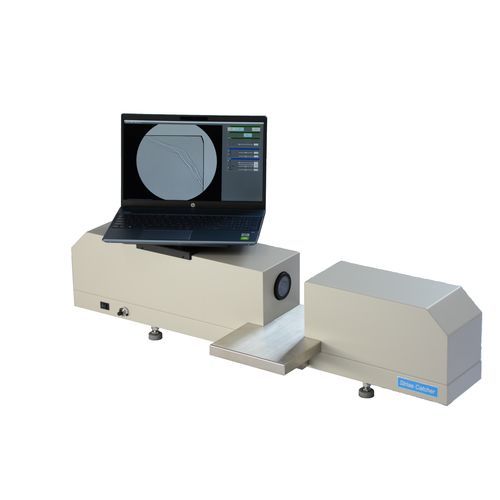

Apparecchiatura di controllo di difetto di superficie LSC-5100
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Applicazioni
- di difetto di superficie
Descrizione
Panoramica del prodotto
Strumento per visualizzare striature e uniformità nei materiali trasparenti (cristalli ottici, filtri passa-basso per moduli camera, ecc.). Il sistema impiega una disposizione ottica shadowgraph per catturare la non uniformità di luminosità dovuta alle striature, evitando la sfocatura tipica dei metodi Schlieren con bordo lama. Il software dedicato ClearBack esegue la correzione di sfondo per rendere più agevole l'individuazione dei difetti durante l'ispezione visiva.
Guida video per l'ispezione
Video guida che dimostra la procedura di ispezione (video YouTube incorporato nella pagina).
Specifiche
Metodo di ispezione: Shadowgraphy (shadowgraph). Dopo la prima lente, la luce divergente dal filtro spaziale diventa parallela; la seconda lente converte la luce per la cattura tramite una camera CCD. Quando un campione con striature è inserito tra le due lenti, l'illuminazione parallela risulta non uniforme e le variazioni di luminosità vengono registrate dalla CCD.
Campo visivo: ca. φ45 mm
Sorgente luminosa: LED ad alta luminosità
Pixel effettivi: 1080 (H) × 824 (V)
Opzione: Supporto verticale (Peso: 10 kg)
PC: Windows 10 (64-bit) consigliato
Dimensioni (standard): W1030 × D160 × H205 mm (Peso: 29 kg). Supporto verticale (opzione): W380 × D455 × H1245 mm
Software: ClearBack dedicato per correzione dello sfondo e ispezione dei difetti
Note
Supporto verticale disponibile come opzione.
Specifiche tecniche
Strumento per visualizzare striature e uniformità nei materiali trasparenti (cristalli ottici, filtri passa-basso per moduli camera, ecc.). Il sistema impiega una disposizione ottica shadowgraph per catturare la non uniformità di luminosità dovuta alle striature, evitando la sfocatura tipica dei metodi Schlieren con bordo lama. Il software dedicato ClearBack esegue la correzione di sfondo per rendere più agevole l'individuazione dei difetti durante l'ispezione visiva.
Guida video per l'ispezione
Video guida che dimostra la procedura di ispezione (video YouTube incorporato nella pagina).
Specifiche
Metodo di ispezione: Shadowgraphy (shadowgraph). Dopo la prima lente, la luce divergente dal filtro spaziale diventa parallela; la seconda lente converte la luce per la cattura tramite una camera CCD. Quando un campione con striature è inserito tra le due lenti, l'illuminazione parallela risulta non uniforme e le variazioni di luminosità vengono registrate dalla CCD.
Campo visivo: ca. φ45 mm
Sorgente luminosa: LED ad alta luminosità
Pixel effettivi: 1080 (H) × 824 (V)
Opzione: Supporto verticale (Peso: 10 kg)
PC: Windows 10 (64-bit) consigliato
Dimensioni (standard): W1030 × D160 × H205 mm (Peso: 29 kg). Supporto verticale (opzione): W380 × D455 × H1245 mm
Software: ClearBack dedicato per correzione dello sfondo e ispezione dei difetti
Note
Supporto verticale disponibile come opzione.
Specifiche tecniche
- Metodo di ispezione: Shadowgraphy (shadowgraph) — disposizione ottica con filtro spaziale, prima e seconda lente, cattura CCD delle non uniformità di luminosità causate dalle striature
- Campo visivo: ca. φ45 mm
- Sorgente luminosa: LED ad alta luminosità
- Pixel effettivi (fotocamera): 1080 (H) × 824 (V)
- Opzione: Supporto verticale (Peso: 10 kg)
- PC: Windows 10 (64-bit) consigliato
- Dimensioni (standard): W1030 × D160 × H205 mm (Peso: 29 kg)
- Dimensioni supporto verticale (opzione): W380 × D455 × H1245 mm
- Software: ClearBack dedicato per correzione dello sfondo e ispezione dei difetti
