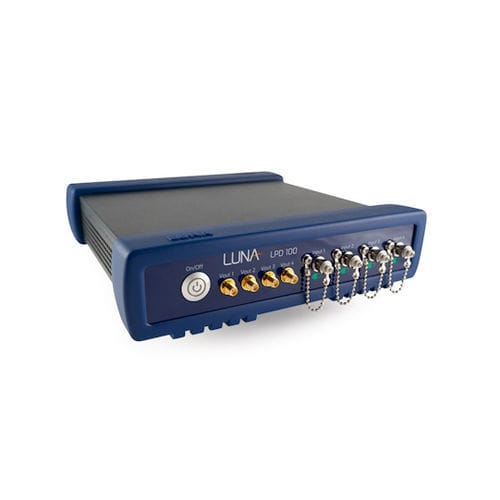

Rilevatore a fotodiodo LPD 100

dinamicoanalogicomulticanale

Il rivelatore log multiplo LPD 100 è un utile amplificatore a fotodiodi progettato per misurare livelli di luce bassi, inferiori a - 90 dBm. Il rivelatore Log di Luna è un utile amplificatore a fotodiodi progettato per misurare bassi livelli di luce, fino a - 90 dBm e produrre un segnale elettrico logaritmico lineare. È disponibile con due o quattro opzioni di canale. L'LPD 100 è particolarmente adatto per eseguire misure di potenza ad alta gamma dinamica in applicazioni ad anello chiuso. Ad esempio, nell'inseguimento della polarizzazione, in particolare quando si cerca di inseguire un livello minimo di luce, dove la generazione di un segnale di feedback affidabile per l'inseguitore potrebbe essere un problema impegnativo. Caratteristiche principali Calibrato a partire da 10 dBm. Risposta maggiore fino a 4 MHz Uscita di tensione analogica a buffer singolo (SMA) Specifiche tecniche Gamma di lunghezze d'onda operative - 1000nm - 1680nm Tipo di fibra - SM Tipo di connettore ottico - FC/APC Offset di uscita - -0,6 ± 0,2 V Tensione di uscita (V) max@10dbm - 2,5 ± 0,1 V Impedenza di uscita della porta SMA (Ω) - 50Ω La gamma dinamica ottica testata è di 95 dB - -85 dBm - +10 dBm Gamma di risposta in frequenza (potenza ottica -85 ~ 10 dBm) - 0,1 MHz - 4 MHz Alimentazione - AC 100~240V / 15VA Temperatura di funzionamento - 0°C - 50°C Temperatura di stoccaggio - -20°C - 70°C Dimensioni - 230 mm (L) x 240 mm (W) x 60 mm (H)
