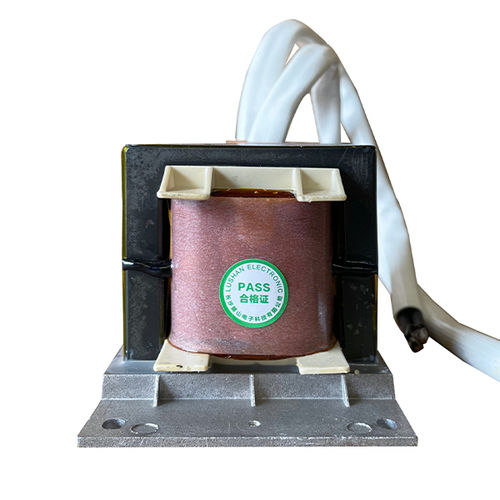

Induttore in ferrite LSDZ02-300uH-14A-20KHz

ceramicadi fattore di potenzamonofase

reattanza ad alta frequenza monofase da 300µH, 20kHz per inverter Progettata per la moderna elettronica di potenza, questa reattanza monofase ad alta frequenza da 300µH funziona a 20kHz e garantisce un efficiente accumulo di energia e filtraggio nei sistemi di inverter. Costruita con nuclei di ferrite di alta qualità e ottimizzata per ridurre al minimo l'ingombro, garantisce prestazioni stabili in applicazioni ad alta efficienza e con limiti di spazio, come inverter solari, UPS e caricabatterie EV. Caratteristiche principali: 1.Efficienza del nucleo in ferrite a. Il materiale di ferrite a bassa perdita (ad esempio, Mn-Zn) riduce al minimo le perdite del nucleo (<100 mW/cm³ a 100mT, 20kHz) e mantiene un'elevata permeabilità per una precisa stabilità dell'induttanza (±5%). b. Il design compatto del nucleo a forma di EE/ETD riduce il volume del 40% rispetto ai reattori tradizionali, ideale per i layout di PCB ad alta densità. 2.Ottimizzazione ad alta frequenza a. La bassa resistenza CC (DCR <0,1Ω) e le tecniche di avvolgimento avanzate (ad es. filo Litz o avvolgimento in lamina) attenuano gli effetti di pelle/prossimità a 20 kHz. b. Ampio intervallo di temperature operative (da -40°C a +125°C) con un aumento di temperatura a pieno carico di <40°C, per garantire l'affidabilità in ambienti termici difficili. 3.Costruzione compatta e robusta a. Le dimensioni ridottissime (ad esempio, 50 mm × 50 mm × 30 mm) e il peso ridotto (<200 g) consentono una perfetta integrazione negli inverter modulari. b. Gli avvolgimenti impregnati di vernice e il rivestimento epossidico garantiscono stabilità meccanica e resistenza all'umidità (grado IP20) per gli ambienti industriali. c. Conforme agli standard IEC 62040 e AEC-Q200 per applicazioni sensibili alle EMI e di tipo automobilistico. Applicazioni: Microinverter solari, sistemi di accumulo a batteria, azionamenti per motori e alimentatori per telecomunicazioni.
