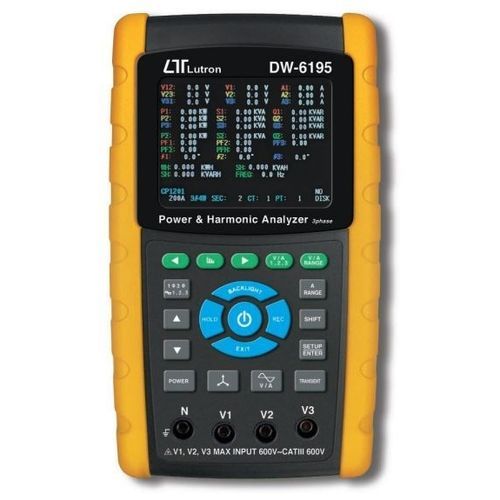

Analizzatore di segnale DW-6195

di monitoraggioper reti elettriche trifasedi potenza

* Display LCD a colori. * Analisi per sistemi multi-potenza a 3 fasi, 1P/2W, 1P/3W, 3P/3W, 3P/4W. * sono incluse 3 sonde di corrente ( CP-1201 ); se si cambiano le sonde di corrente, le procedure di calibrazione non sono necessarie. * Segnale di ingresso della sonda di corrente/portata con selezione: Segnale di ingresso ( ACV ) : 200 mV/300 mV/500 mV/1 V/2 V/3 V. Gamme ( ACA ) : 20 A/200 A/2000 A/30 A/300 A/ 3000 A /6000A. * Il misuratore può utilizzare le sonde di corrente universali. * Set completo con 4 cavetti di prova, 4 morsetti a coccodrillo, 3 sonde a pinza (CP 1201), adattatore da AC a DC 9V, scheda di memoria SD 4G e borsa per il trasporto. * Misura : V ( fase-fase ), V ( fase-terra ) A ( fase-terra ). KW / KVA / KVAR / PF (fase). KW / KVA / KVAR / PF ( sistema ). KWH / KVAH / KVARH / PFH (sistema). Angolo di fase. * Visualizzazione delle armoniche (ordine 1-50). * Visualizzazione simultanea di armoniche e forma d'onda. * Visualizzazione della forma d'onda con valori di picco. * Analisi della distorsione armonica totale (THD). * Diagramma di fase grafico con i parametri del sistema trifase. * rapporto di squilibrio di tensione o corrente trifase (VUR, AUR) e fattore di squilibrio. * Calcolo della corrente sbilanciata attraverso la linea di neutro ( An ). * Cattura degli eventi transitori (compresi Dip, Swell e Outage) con soglia programmabile (%). * Rapporto CT programmabile (da 1 a 600) e rapporto PT (da 1 a 1000). * Impedenza di ingresso ACV di 10 Mega ohm. * Standard di sicurezza: IEC 1010, CAT III 600V.
