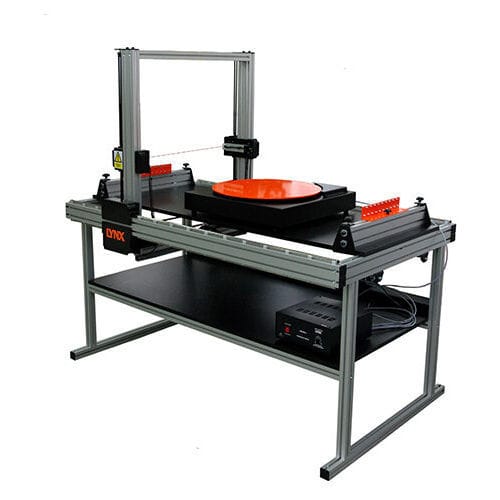

Tavola rotante azionata a motore

orizzontaleper macchina utensiledi piccole dimensioni

La tavola rotante 3D è utilizzata per intagliare vari tipi di oggetti 3D: simmetrici (ad esempio, sfera, vaso, bottiglia) e asimmetrici (ad esempio, pezzo degli scacchi, automobile, scultura). Questo componente aggiuntivo della macchina da taglio CNC, completamente automatico e controllato dal computer, è azionato da un motore passo-passo. La tavola rotante è compatibile con tutti i modelli di tagliaschiuma LYNX TERMCUT. Per iniziare a usarla è sufficiente posizionarla sul tavolo della macchina, posizionare il blocco di schiuma e iniziare a scolpire. La tavola rotante della macchina CNC può essere utilizzata insieme a fili sagomati o dritti. tavola rotante 3D + filo sagomato Se si desidera intagliare più elementi di forma simmetrica, si può utilizzare il filo di forma. Il filo di forma è un filo spesso (con un diametro di 1 mm o superiore); piegarlo per formare il contorno dell'oggetto 3D simmetrico. Montare il filo sul supporto. Il movimento di taglio è semplice. Il filo sagomato entra nel materiale, si ferma e il tavolo ruota di 360 gradi. Dopo la rotazione, il filo sagomato viene estratto dal materiale. Se si desidera intagliare oggetti 3D asimmetrici (auto, pezzi di scacchi), utilizzare il programma STYRO3D fornito con il plotter da taglio per schiuma LYNX TERMCUT. Genera automaticamente i dati per le singole sezioni di taglio per gli oggetti 3D asimmetrici. Preparare il disegno dell'oggetto in formato RAW, STL o DXF. Importare il file 3D in STYRO3D, impostare i parametri di taglio e la precisione (numero di sezioni di taglio) e iniziare l'intaglio tavola rotante 3D + filo dritto Per l'intaglio di oggetti 3D simmetrici, preparare innanzitutto il disegno del contorno. Per farlo, utilizzare il software LYNX TERMCUT o importare una grafica vettoriale già progettata. Impostare il numero di sezioni di taglio, da 4 a 180, a seconda che si desideri una forma quadrilatera o completamente circolare.
