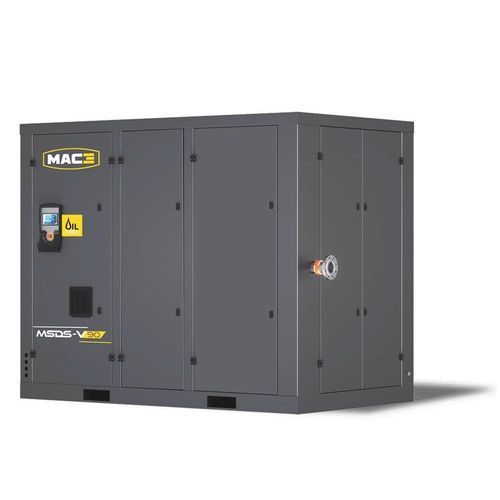

Compressore a vite MSDS-V series

d'ariaelettricofisso

Panoramica
Intervallo di potenza dichiarato 55–315 kW; la tabella sotto riporta le varianti da 55 a 250 kW. La serie MSDS-V fornisce aria compressa 100% priva di olio per applicazioni industriali, combinando compressione a due stadi e trasmissione diretta.

PUNTI CHIAVE

• Aria 100% priva di olio
• Sistema di compressione a due stadi
• Rivestimento speciale dei rotori per lunga durata
• Efficienza mantenuta nel tempo
• Affidabilità comprovata

PRESTAZIONI

• Funzionamento fino a 45 °C ambiente
• Componenti di qualità industriale
• Controllore elettronico potente per la gestione
• Prestazioni elevate grazie alla trasmissione diretta e al motore IE4
• Bassi interventi di manutenzione
• Progettazione robusta per lunga durata

ERGONOMIA

• Avviamento rapido
• Facilità d'uso
• Controllore elettronico con funzioni di manutenzione preventiva
• Accessibilità per interventi di manutenzione preventiva

EQUIPAGGIAMENTI STANDARD
Motore elettrico WEG

• IP55, classe di isolamento F
• Efficienza IE4

GHH blocco a vite a 2 stadi

• Affidabilità e prestazioni comprovate

Controllore elettronico SMARTRONIC PLUS

• Allarmi e manutenzione preventiva; controllo remoto
• Funzionamento Master/Slave via connessione seriale
• Timer settimanale
• Protocollo MODBUS

Trasmissione diretta

• Accoppiamento flessibile
• Protezione a campana dell'accoppiamento

Sistema di raffreddamento premium

• Raffreddamento a due stadi
• Ventola radiale
• Separatore d'acqua su entrambi gli stadi

CAMPI DI APPLICAZIONE

• Industria alimentare
• Elettronica
• Grande industria
• Medico-farmaceutico
• Industria automobilistica
• Generazione di energia

SPECIFICHE
MODELLO | POTENZA (kW) | HP | PORTATA m3/min @7,5 bar | @8,5 bar | @10 bar | USCITA ARIA | DIMENSIONI (LxPxA) mm | PESO kg
MSDS-V 55 | 55 | 75 | 3,4 - 9,1 | 3,4 - 8,3 | 3,4 - 7,0 | 2" | 2450 x 1600 x 2160 | 2675
MSDS-V 75 | 75 | 100 | 3,4 - 12,1 | 3,4 - 11,3 | 3,4 - 10,6 | 2" | 2450 x 1600 x 2160 | 2935
MSDS-V 90 | 90 | 125 | 3,4 - 14,5 | 3,4 - 13,6 | 3,4 - 13,2 | 2" | 2450 x 1600 x 2160 | 3025
MSDS-V 110 | 110 | 150 | 3,4 - 14,5 | 10,0 - 18,2 | 10,0 - 17,0 | DN 80 | 3085 x 1825 x 2450 | 4100
MSDS-V 132 | 132 | 180 | 10,4 - 22,2 | 10,3 - 21,0 | 10,3 - 19,6 | DN 80 | 3085 x 1825 x 2450 | 4200
MSDS-V 160 | 160 | 220 | 10,0 - 26,9 | 9,8 - 25,5 | 9,8 - 23,5 | DN 80 | 3085 x 1825 x 2450 | 4000
MSDS-V 185 | 185 | 250 | 10,3 - 29,6 | 10,2 - 28,1 | 10,1 - 26,4 | DN 80 | 3085 x 1825 x 2450 | 4600
MSDS-V 200 | 200 | 270 | 18,2 - 35,0 | 18,0 - 31,4 | 17,9 - 28,5 | DN 100 | 3685 x 2140 x 2715 | 6300
MSDS-V 250 | 250 | 340 | 17,3 - 44,5 | 17,2 - 41,2 | 17,0 - 37,7 | DN 100 | 3685 x 2140 x 2715 | 6650

Caratteristiche tecniche

• Gamma dichiarata: 55–315 kW; varianti in tabella fino a 250 kW
• Compressione: vite a due stadi, senza olio
• Rotore: rivestimento speciale per lunga durata e mantenimento dell'efficienza
• Motore elettrico: WEG, IP55, classe di isolamento F, efficienza IE4
• Controllore: SMARTRONIC PLUS con allarmi, manutenzione preventiva, controllo remoto, Master/Slave via connessione seriale, timer settimanale, MODBUS
• Trasmissione: diretta con accoppiamento flessibile e protezione a campana
• Raffreddamento: sistema a due stadi, ventola radiale, separatori d'acqua su entrambi gli stadi
• Temperatura ambiente di esercizio: fino a 45 °C
• Uscite aria: 2", DN 80 o DN 100 a seconda del modello
• Dimensioni e pesi: vedere la tabella dei modelli
