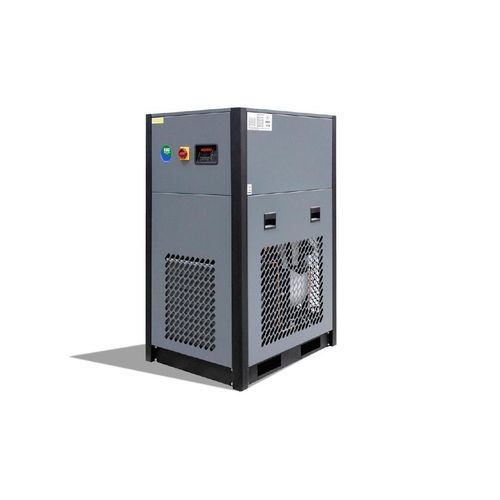

Essiccatore per aria compressa a refrigerazione DK series

in linea

Panoramica
MAC3 commercializza la gamma DK di essiccatori frigoriferi con filtri integrati. Questi essiccatori offrono un ingombro compatto, una bassa perdita di carico e un punto di rugiada reale di 3°C, adatti agli impianti d'aria compressa industriale e alle condizioni tropicali.

Caratteristiche

• Design compatto
  Telai progettati per eliminare gli spazi vuoti e minimizzare l'ingombro a pavimento.
• Dispositivo di risparmio energetico
  Controller elettronico con funzioni di risparmio energetico e gestione dei guasti.
• Scambiatore in alluminio
  Perdita di carico molto bassa (~100 mbar) ed elevata efficienza termica che garantisce un punto di rugiada reale di 3°C.
• Accessibilità
  Accesso facilitato a tutti i componenti per ispezione e manutenzione.
• Compressori scroll (da DK 140)
  Compressori scroll economici e durevoli montati sui modelli di taglia superiore.
• Filtri integrati in linea (fino a DK 170)
  Un filtro con elemento X per rimuovere acqua fino a 1 µm e un filtro con elemento Y per rimuovere olio fino a 0,01 ppm.

Punti di forza

• Punto di rugiada 3°C
• Bassa perdita di carico
• Progettato per condizioni tropicali
• Funziona con temperatura in ingresso fino a 60°C e temperatura ambiente fino a 50°C grazie al refrigerante R-134a e a un condensatore sovradimensionato
• Controller DIGIPRO (DK10–DK130) o controller ESD (DK140–DK260)

Prestazioni

• Refrigerante: R-134a
• Pressione massima di esercizio: 16 bar
• Temperatura ambiente massima: 50°C
• Temperatura massima di ingresso: 60°C

Modelli — Dati principali (tabella)
MODELLO | ALIMENTAZIONE | PORTATA (m3/min) | COLLEGAMENTO | FILTRI INTEGRATI | DIMENSIONI (mm L x P x H)
DK 10 | 230/1/50 | 0,35 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 20 | 230/1/50 | 0,58 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 30 | 230/1/50 | 0,83 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 40 | 230/1/50 | 1,45 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 50 | 230/1/50 | 2,17 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 60 | 230/1/50 | 2,83 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 70 | 230/1/50 | 3,30 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 80 | 230/1/50 | 4,72 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 90 | 230/1/50 | 5,90 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874

Specifiche tecniche

• Punto di rugiada: 3°C (punto di rugiada reale)
• Scambiatore in alluminio: perdita di carico molto bassa (~100 mbar)
• Refrigerante: R-134a (usato su tutta la gamma)
• Pressione massima di esercizio: 16 bar
• Limiti operativi: fino a 60°C temperatura in ingresso e 50°C temperatura ambiente (condizioni tropicali)
• Controller: DIGIPRO per DK10–DK130; ESD per DK140–DK260
• Compressori: compressori scroll a partire da DK140 per maggiore efficienza e durata
• Filtrazione integrata (fino a DK170): elemento X coalescente per rimozione acqua fino a 1 µm; elemento Y coalescente per rimozione olio fino a 0,01 ppm
• Progettato per accesso facilitato ai componenti e ingombro compatto
