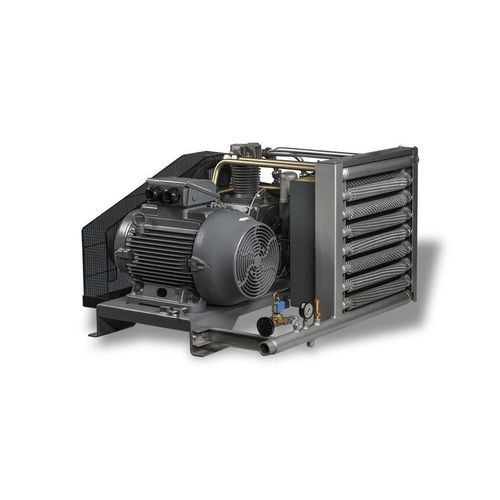

Booster a pistone B series

di aria compressa

Panoramica
La serie BOOSTER aumenta la pressione dell'aria in ingresso da 7–13 bar fino a un massimo di 40 bar. Unità compatte con trasmissione a cinghia disponibili nei modelli B 10, B 15, B 20, B 25, B 30 e B 40, adatte a impianti pneumatici industriali.

Punti chiave

• Incrementa la pressione d'ingresso del compressore (7–13 bar) fino a 40 bar per applicazioni ad alta pressione.
• Modelli disponibili: B 10, B 15, B 20, B 25, B 30, B 40.

Caratteristiche

• Motore elettrico: LEROY-SOMER o WEG
  • Protezione IP55, isolamento classe F
  • Efficienza IE3
• Quadro elettrico: avviatore e protezioni SCHNEIDER ELECTRIC; DEC40 PCL con controllo di sequenziamento fino a 8 booster
• Accoppiamento puleggia-cinghia:
  • Trasmissione a cinghia trapezoidale
  • Regolazione della tensione e allineamento facili
  • Protezione della cinghia
  • Puleggia ventilata in ghisa per il raffreddamento
• Blocco compressore:
  • Alberi motore e cilindri in ghisa
  • Pistoni e teste dei cilindri in lega speciale di alluminio
  • Valvole di aspirazione e mandata in acciaio inox

Equipaggiamento incluso

• Filtro di aspirazione particellare 5 μ
• Aftercooler

Campi di applicazione

• Edilizia
• Trattamento delle superfici e verniciatura
• Lavorazione del legno e falegnameria
• Piccola industria e laboratori artigianali

Dati tecnici
MODELLO | PRESSIONE Min | PRESSIONE Max | POTENZA @7 bar | @10 bar | @13 bar | kW | HP | COLLEGAMENTO | DIMENSIONI (L x P x H) mm | PESO kg
B 10 | 15 | 40 | 2,10 | 2,89 | 3,67 | 7,5 | 10 | G 1" | 1286 x 825 x 753 | 268
B 15 | 15 | 40 | 2,45 | 3,37 | 4,29 | 11 | 15 | G 1" | 1286 x 825 x 753 | 285
B 20 | 15 | 40 | 3,71 | 5,10 | 6,49 | 15 | 20 | G 1" | 1357 x 820 x 758 | 300
B 25 | 15 | 40 | 4,90 | 6,73 | 8,57 | 18,5 | 25 | G 1 1/4" | 1423 x 874 x 736 | 345
B 30 | 15 | 40 | 5,56 | 7,65 | 9,74 | 22 | 30 | G 1 1/4" | 1423 x 881 x 736 | 390
B 40 | 15 | 40 | 6,68 | 9,18 | 11,68 | 30 | 40 | G 1 1/4" | 1423 x 972 x 736 | 426

Caratteristiche tecniche

• Capacità di aumento della pressione: aria in ingresso 7–13 bar portata fino a 40 bar
• Opzioni motore: LEROY-SOMER o WEG, IP55, isolamento classe F, efficienza IE3
• Quadro elettrico con avviatore/protezione SCHNEIDER ELECTRIC e DEC40 PCL (sequenziamento fino a 8 booster)
• Trasmissione: cinghia trapezoidale con facile tensionamento e allineamento e protezione
• Blocco compressore: alberi motore e cilindri in ghisa; pistoni e teste in lega di alluminio; valvole in acciaio inox
• Equipaggiamento standard: filtro di aspirazione 5 μ e aftercooler
• Collegamenti: G 1" o G 1 1/4" a seconda del modello
