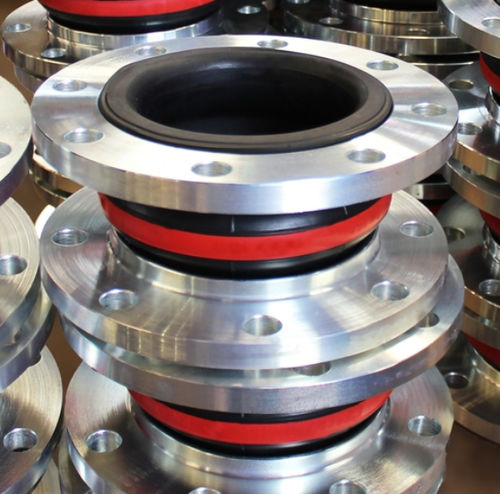

Compensatore di dilatazione in gomma MAC series

rotondocon flangiaper vuoto

Questi sono i giunti di dilatazione standard stampati o personalizzati, costituiti da un corpo in gomma di alta qualità che incorpora flange galleggianti. Soffietto di gomma: EPDM rinforzato, EPDM HT, Nitrile, Spec. Nitrile, Nitrile bianco, Hypalon, SBR, Viton®, Cloroprene, ecc. Flange: Acciaio al carbonio zincato di serie. Inoltre, disponibili in acciaio al carbonio zincato a caldo, acciaio inossidabile, ecc. forato secondo le norme EN e ANSI. Su richiesta, sono disponibili anche flange forate secondo gli standard JIS e AWWA. Per le applicazioni sotto vuoto è incorporato un anello per il vuoto interno in acciaio inossidabile. Costruzione stampata standard da DN 32 a DN 1000 (vedi tabella per le dimensioni standard). Dimensioni più grandi possono essere fornite su misura fino a DN 6000. Un giunto di dilatazione ad arco singolo non vincolato, stampato o personalizzato, di alta qualità, costituito da un soffietto in gomma che incorpora flange galleggianti. Questo modello assorbe tutti i movimenti in una qualsiasi lunghezza di tubazione. I giunti di dilatazione liberi sotto pressione eserciteranno una notevole forza assiale sulla conduttura, cioè gli ancoraggi. È essenziale che i controlli vengano effettuati al momento della prima pressione del giunto di dilatazione per garantire che non vi sia un allungamento imprevisto del soffietto. Se si nota un movimento imprevisto, allora le guide o gli ancoraggi della tubazione devono essere esaminati per garantire che siano stati installati correttamente e sufficientemente progettati per il servizio.
