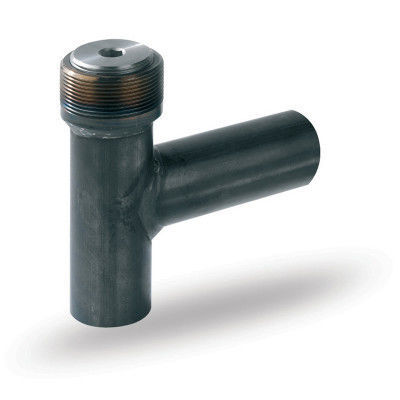

Connettore per tubi a T 138

in acciaio al carbonio

Terminale a TEE per prese in carico. Viene impiegato su impianti gas con media pressione per condotte di IV specie (fino 5bar). - Materiali: - Tronchetto in acciaio al carbonio secondo ISO 3183/API 5L grezzo. - Manicotto filettato in acciaio ASTM A105. - Tappo di chiusura in acciaio ASTM A105 con doppio o-ring di tenuta in VITON. - Note tecniche: - Connessione di entrata ed uscita a saldare. - Normative: - UNI EN 1555-3 - ISO 4437-3 - UNI EN ISO 228-1 - Tabella dimensionale: - Codice: 1380000025, DN (pollice): 1", DN (mm): 25, L (mm): 97, H (mm): 140, Peso (kg): 1.00 - Codice: 1380000032, DN (pollice): 1 1/4", DN (mm): 32, L (mm): 102, H (mm): 150, Peso (kg): 1.50 - Codice: 1380000040, DN (pollice): 1 1/2", DN (mm): 40, L (mm): 104, H (mm): 160, Peso (kg): 1.70 - Codice: 1380000050, DN (pollice): 2", DN (mm): 50, L (mm): 115, H (mm): 170, Peso (kg): 2.50 - Codice: 1380000065, DN (pollice): 2 1/2", DN (mm): 65, L (mm): 138, H (mm): 200, Peso (kg): 4.00 - Codice: 1380000080, DN (pollice): 3", DN (mm): 80, L (mm): 155, H (mm): 210, Peso (kg): 6.10 - Codice: 1380000100, DN (pollice): 4", DN (mm): 100, L (mm): 182, H (mm): 230, Peso (kg): 8.50 - Applicazione: Gas combustibile, media pressione, condotte IV specie (fino a 5 bar) - Materiali principali: Acciaio al carbonio ISO 3183/API 5L, acciaio ASTM A105, doppio o-ring VITON - Connessioni: Entrata e uscita a saldare - Normative: UNI EN 1555-3, ISO 4437-3, UNI EN ISO 228-1 - Chiavi: E = forchetta, S = compasso con naselli tondi - Varianti dimensionali: DN da 1" a 4" (25 mm a 100 mm), peso da 1 kg a 8.5 kg - Pressione massima operativa: MOP 5 bar
