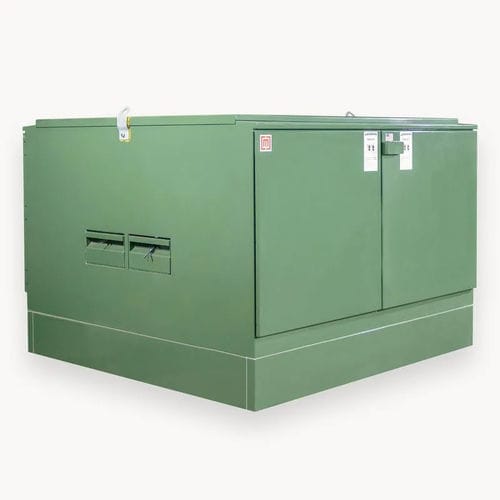

Quadro di distribuzione a commutazione

di spessore ridottoindustrialeper distribuzione elettrica

Quadro di comando montato su piastra progettato per la commutazione sotterranea e la protezione dei fusibili per la rete di distribuzione. Con un design a basso profilo, bloccabile e a prova di manomissione, queste unità sono perfette per le installazioni pubbliche all'aperto. I quadri elettrici a prova di manomissione Maddox sono progettati, costruiti e testati in conformità ai più elevati standard industriali, tra cui: UL e IEEE C37.74. Sono dotati di un massimo di quattro alloggiamenti con configurazioni multiple di interruttori e fusibili. Portata del prodotto -Design a due porte da 15 kV Specifiche standard -Nominale: 14.4 kV -Massima progettazione: 15,5 kV -B.I.L.: 95 kV -Bus principale continuo: 600 ampere -Interruzione del carico: 600 ampere -Cortocircuito -RMS simmetrico: 25 kA3-tempo di chiusura del guasto -RMS asimmetrico: 40 kA -Frequenza: 60 hertz -Altitudine massima: 3300 piedi -Unità fusibile: tipo DBU, 15 kV, velocità standard (E) -Finitura lucida verde Munsell adatta per applicazioni pesanti ‍ Caratteristiche opzionali -Design a fronte vivo -Opzione a 6 scomparti (fino a 5 interruttori e 5 fusibili) -Design a 25 kV -Variazioni di velocità dei fusibili DBU: lenti "E" e "K"
