ATTREZZATURE A MONTAGGIO SUPERFICIALE PER PROTOTIPI E PICCOLA PRODUZIONE

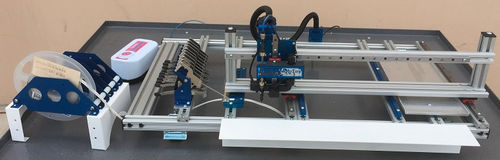

Nuova macchina pick and place manuaul aggiornata SMT-PLC-3 per l'assemblaggio di prototipi di circuiti stampati.
Viene fornito con 10 alimentatori SX-2 8mm, due telecamere USB (tre possono essere installati), un vassoio parte sciolta, piccola pompa a vuoto e interruttore padel piede, porta bobina nastro
Le videocamere USB si muovono con la testa della macchina e guardano l'ugello di prelievo da diverse angolazioni
Capacità massima dell'alimentatore 20 (8mm)
Alimentatori SX-2 disponibili: 8mm, 12mm, 16mm, 24mm
Rotazione completa di 360 gradi
Gli assi X, Y e Z sono realizzati con guide lineari, un movimento più fluido rispetto agli alberi in acciaio utilizzati su SMT-PLC-2
L'alimentatore SX-2 può essere spinto per avanzare e pelare il nastro allo stesso tempo. La distanza di avanzamento del nastro è controllata da quanto viene premuto l'alimentatore
La parte sul nastro viene prelevata e posizionata sul PCB manualmente
Viene fornito con una piccola pompa a vuoto 110V AC
Tempo di produzione una settimana
---
