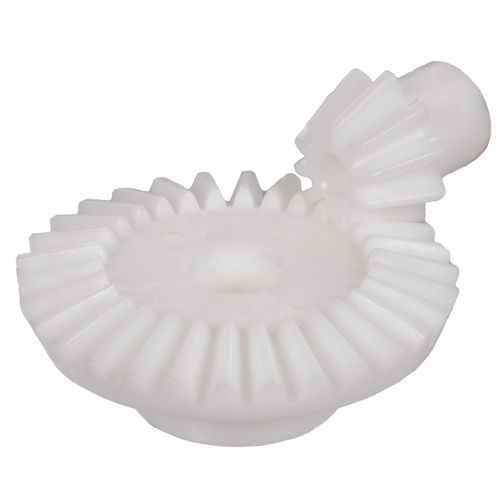

Ingranaggio conico 35520700
a dentatura dirittalavorato meccanicamentein plastica

ingranaggio conico
ingranaggio conico
ingranaggio conico
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
conico
Dentatura
a dentatura diritta
Altre caratteristiche
con mozzo, in plastica, in termoplastica, lavorato meccanicamente, per albero, in resina

Descrizione

Ingranaggi conici, resina poliacetale, rapporto 1:1 - 5:1 Materiale: Resina poliacetale, pressofusione. Angolo dell'albero 90°. Foro da modulo 1,5 lavorato. Gli ingranaggi conici funzionano solo in coppia al rapporto indicato. I materiali termoplastici hanno un'espansione termica molto maggiore rispetto ai metalli. Questo fatto deve essere tenuto in considerazione per quanto riguarda il gioco della corona e del fianco durante il montaggio dell'ingranaggio. Gioco della corona Sk ~ 0,25 . m, gioco del fianco Sc ~ 0,05 . m. Coefficiente di espansione termica = 1,1 . 10-4 1/°C. Le ruote coniche sono disponibili anche con fori più piccoli o con scanalatura per chiavetta. Il costo aggiuntivo è calcolato su base temporale. Nota sugli ingranaggi in resina poliacetale: All'interno di queste parti pressofuse sono presenti alcune cavità causate dalla produzione. Questi pezzi non devono quindi essere forati troppo in profondità. Con fori più grandi o durante la scanalatura, le cavità potrebbero diventare visibili. Questo spesso non influisce sulla funzionalità. Nota per l'ordinazione: Questi ingranaggi sono venduti singolarmente, non in coppia. Per una coppia di ingranaggi conici, è necessario ordinare due ingranaggi corrispondenti dello stesso modulo e rapporto. Per il rapporto 1:1, sono necessari due pezzi con lo stesso numero di denti. Con un rapporto diverso da 1:1, sono necessari due pezzi con un numero diverso di denti dello stesso rapporto.

---
