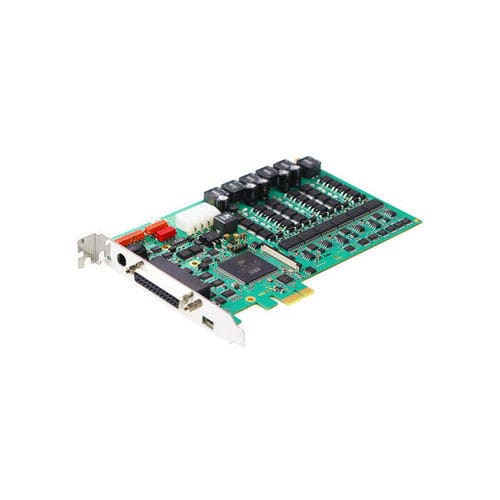

Scheda di comunicazione PCI non specificato TANGO 3 PCI-E neo

3 assi

Panoramica
Il TANGO 3 PCI‑E neo è un controllore per motori passo‑passo ad alta risoluzione in formato scheda PCI‑E per PC industriali. Gestisce tre assi (X, Y, Z) con risoluzione di 819.200 micropassi per giro e supporta velocità fino a 70 giri motore al secondo. La comunicazione avviene tramite bus PCI‑E per l'integrazione nei sistemi di controllo e automazione.

Caratteristiche principali

• Controllo motori passo‑passo su 3 assi (XYZ)
• Risoluzione: 819.200 micropassi per giro
• Velocità max.: fino a 70 giri/s
• Controllo manuale: joystick digitale o ERGODRIVE digital
• Modulo AUX I/O: I/O TTL (4× ingressi digitali, 4× uscite digitali), 1× ingresso analogico (0–5 V), 2× uscite analogiche (0–10 V)
• Trigger/Snapshot: trigger sincronizzato alla posizione e memorizzazione della posizione
• Comunicazione via bus PCI‑E per integrazione su PC

Specifiche tecniche

• Tipo di prodotto: controllore per motori passo‑passo come scheda PCI‑E
• Assi: 3 (X, Y, Z)
• Risoluzione: 819.200 micropassi per giro
• Velocità max.: fino a 70 giri/secondo
• Controllo manuale: joystick digitale o ERGODRIVE digital
• AUX I/O: 4× ingresso digitale, 4× uscita digitale (TTL)
• I/O analogici: 1× ingresso (0–5 V), 2× uscite (0–10 V)
• Sicurezza: Power Stage Enable (funzione di sicurezza)
• Trigger: trigger sincronizzato alla posizione, snapshot della posizione
• Interfaccia: bus PCI‑E
• Numero articolo: 00-6076-0300-1003
• Consegna: senza unità di controllo e senza cavi motore

Schede tecniche

• XX-6076-XXXX-XXXX_TANGO_PCI-E_neo_DE.pdf
• XX-6076-XXXX-XXXX_TANGO_PCI-E_neo_EN.pdf
• TANGO_PCI-E_neo_Ausstattungsvarianten_DE.pdf
• TANGO_PCI-E_neo_Equipment_Options_EN.pdf
