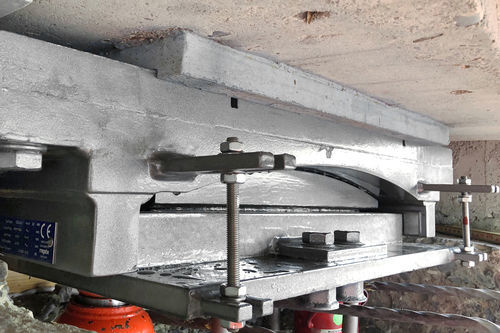

Cuscinetto liscio piatto RESTON®CYLINDER

cilindricosfericoin composito

Panoramica del prodotto
I cuscinetti cilindrici sono la soluzione avanzata per la sostituzione di cuscinetti a rulli e cuscinetti oscillanti lineari a fine vita. I cuscinetti RESTON®CYLINDER combinano la cinematica dei moderni cuscinetti sferici con le dimensioni dei cuscinetti lineari/a rulli esistenti, permettendo impronte strette e allungate quando il rapporto larghezza/lunghezza deve adattarsi alle strutture esistenti.

Caratteristiche

• Capacità di carico tipica: fino a 100.000 kN (verifica specifica di progetto richiesta)
• Progettato per la sostituzione di cuscinetti oscillanti o a rulli in supporti esistenti
• Combina la cinematica dei cuscinetti sferici con le dimensioni dei cuscinetti lineari/a rulli
• La variante DUPLO garantisce l'introduzione centrica del carico e la rotazione attorno a qualsiasi asse orizzontale

Principio
I cuscinetti RESTON®CYLINDER accettano rotazioni mediante scorrimento su superfici curve, analogamente ai RESTON®SPHERICAL; tuttavia, la superficie di scorrimento primaria è cilindrica. Gli spostamenti sono assorbiti per scorrimento. Ogni cuscinetto è composto da tre elementi principali: l'elemento concavo inferiore che supporta la calotta sferica, la quale sostiene la piastra di scorrimento. La superficie di scorrimento sotto la calotta è cilindrica (asse allineato con l'asse trasversale y) per consentire la rotazione principale attorno all'asse trasversale. La superficie sopra la calotta può essere piana (RESTON®CYLINDER MONO) o cilindrica (RESTON®CYLINDER DUPLO) in funzione della necessità di facilitare la rotazione attorno all'asse longitudinale.

Applicazioni
Quando le strutture di supporto esistenti impongono impronte strette e allungate, i cuscinetti RESTON®CYLINDER permettono di definire praticamente qualsiasi rapporto larghezza/lunghezza richiesto dal progetto. Sono la soluzione indicata per sostituire cuscinetti a rulli o oscillanti usurati preservando la geometria di supporto originale. La variante DUPLO consente il trasferimento centrico del carico combinato con la rotazione attorno a qualsiasi asse orizzontale, migliorando il comportamento cinematico rispetto a cuscinetti a rulli, oscillanti o ai cuscinetti cilindrici di tipo MONO convenzionali.

Documenti e media correlati
Brochure prodotto e documentazione tecnica disponibili (brochure prodotto in formato PDF). Per la selezione specifica del progetto consultare i documenti tecnici e le linee guida di dimensionamento.

Dati tecnici / specifiche

• Famiglia di modelli: RESTON®CYLINDER (varianti MONO e DUPLO)
• Capacità di carico: tipicamente fino a 100.000 kN (richiesto calcolo specifico di progetto)
• Compensazione delle rotazioni: scorrimento su superfici cilindriche; rotazione principale attorno all'asse trasversale; DUPLO consente la rotazione attorno a qualsiasi asse orizzontale
• Compensazione degli spostamenti: scorrimento su superfici curve
• Vantaggio progettuale: consente impronta stretta/allungata e rapporti larghezza/lunghezza flessibili per adattarsi ai supporti esistenti
• Elementi principali: elemento concavo inferiore, calotta sferica, piastra di scorrimento
• Opzioni di superficie di scorrimento: piana sopra la calotta (MONO) o cilindrica sopra la calotta (DUPLO)
