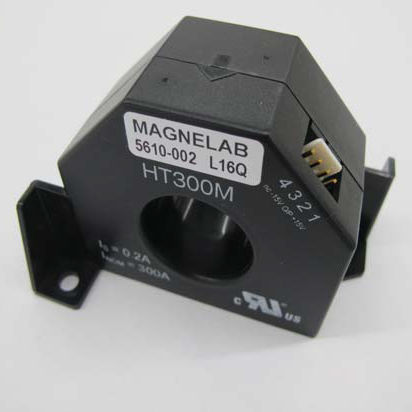

Sensore di corrente ad effetto Hall ad anello chiuso HT-300M

DC

Descrizione Nel cercare un segnale di risposta altamente accurato e come pure veloce che è proporzionale alla corrente primaria di CC che è misurata, un trasduttore corrente di Hall Effect come il HT-300M è un'opzione eccellente. Ciò è uno dei sensori correnti di CC dell'più alta accuratezza di Magnelab. Essenzialmente, è un dispositivo di Hall Effect con un ciclo chiuso che può essere completamente pannello montato. I fili primari del conduttore attraverso il foro concentrare. È 300 stimati A al servizio continuo e progettato e manifatturiero per offrire la larghezza di banda particolarmente alta, l'alta precisione come pure l'isolamento elettrico. L'UL ha riconosciuto nell'ambito di no. E198118 dell'archivio, per la sicurezza. Con il trasduttore corrente ad effetto hall di HT-300M, il limite delle sue linearità è intorno 800 A di valore di picco. La sua accuratezza di linearità è 0,1% della corrente primaria nominale, che è vero eccezionale. Alimentato +/- da 12 V +/- ad una CC di 15 V. Ha un tempo di ritardo < di 0,5 microsecondi. La gamma di temperatura di funzionamento è fra centigrado -10 - +85 gradi. Il suoi contrappeso/temperatura zero è di meno di 2 microamperi per grado Celsius. La tensione di tensione di prova è di 2,0 chilovolt di CA RMS per un minuto, dal foro ai terminali di uscita.
