Controllore di processo per trattamento termico Optipac VMC-15

per sondemodulareprogrammabile

Panoramica
L'Optipac VMC-15 di Mahlo GmbH + Co. KG è un sistema modulare di controllo del processo progettato per l'asciugatura e la finitura dei tessuti. Misura, registra e controlla i parametri critici su tutta la larghezza utile per gestire le fasi di asciugatura, fissaggio e le operazioni legate allo stenter. Il sistema garantisce ripetibilità del processo, aumento della produttività e risparmi energetici significativi. L'architettura modulare consente l'adattamento a linee standard e installazioni personalizzate. È possibile l'integrazione con gli spianatori Orthopac per combinare spianamento e controllo di processo in un'unica soluzione.

Punti salienti del prodotto

• Architettura di sistema modulare per installazioni scalabili
• Interfaccia operatore touch-screen e software ergonomico
• Visualizzazione chiara del processo e monitoraggio online
• Controllo in anello chiuso di temperatura, tempo di permanenza/fissaggio, umidità residua, umidità dell'aria di scarico, densità fili/corse e peso base
• Progettato per un retrofit semplice su linee stenter esistenti

Vantaggi per il cliente

• Maggiore produttività e affidabilità del processo
• Migliore ripetibilità e confrontabilità della qualità
• Documentazione completa e registrazione dei dati
• Riduzione del consumo energetico e dei costi operativi
• Brevi tempi di ammortamento grazie ai guadagni di efficienza

Aree di applicazione

• Al telaio stenter
• Nelle operazioni di conversione tessile
• Per processi di asciugatura, fissaggio e finitura

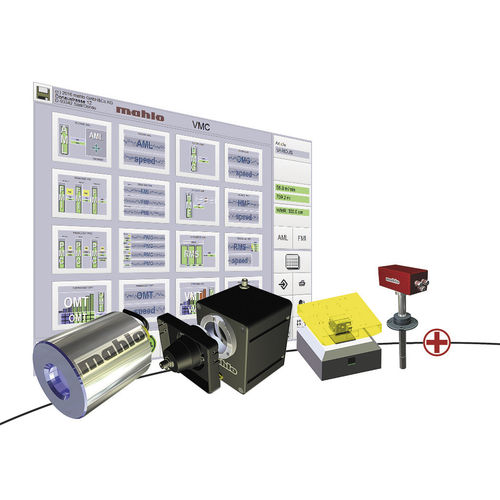

Sensori (esempi che possono essere collegati e utilizzati con Optipac VMC)

• Permaset VMT – pirometro a infrarossi per misurare e controllare la temperatura della superficie/ del tessuto e il tempo di permanenza/fissaggio (esempio: 0 - 250 °C)
• Famacont PMC – sensore ottico di densità dei fili per determinare la densità trama, la densità delle corsie (file di punti) e il peso base
• Ecomat AML – sensore di umidità dell'aria di scarico per misurare il vapore acqueo, l'ossigeno e la composizione dell'aria di scarico per il controllo dell'umidità
• Gravimat FMI – sensore a trasmissione beta per la misurazione del peso base e dello spessore
• Textometer RMS – sensore di umidità residua basato sulla conducibilità elettrica per determinare l'umidità residua in uscita dallo stenter
• Wilot WMR – sensore di larghezza prodotto che utilizza LED IR in modalità riflessa per rilevare la larghezza del tessuto

Integrazione e software
L'unità base Optipac VMC comprende l'armadio di controllo principale con componenti elettronici e una postazione operatore con display touch-screen. I pacchetti software opzionali offrono visualizzazione, registrazione (es. mLog) e gestione dei dati di processo. Il sistema supporta il monitoraggio online e il controllo in anello chiuso e può essere integrato con gli spianatori Orthopac e i sistemi di controllo dei motivi per coordinare spianamento, controllo dei motivi e controllo del processo.

Varianti

• Unità stand-alone
• Soluzione integrata combinata con gli spianatori Orthopac (spianatore + controllo di processo)

Caratteristiche / specifiche tecniche

• Produttore: Mahlo GmbH + Co. KG
• Architettura di sistema modulare e espandibile
• Armadio di controllo principale + postazione operatore touch-screen
• Parametri misurati/controllati: temperatura superficie/tessuto, tempo di permanenza/fissaggio, umidità residua, umidità aria di scarico, densità fili/corse, peso base, larghezza del prodotto
• Tipi di sensori compatibili: pirometri a infrarossi, sensori di umidità a conducibilità elettrica, misura per trasmissione beta, sensori ottici di densità dei fili, sensori di flusso aria/umidità aria di scarico, misura larghezza IR
• Supporto per visualizzazione online, registrazione dati e documentazione di processo
• Retrofit e integrazione semplici su linee stenter esistenti e spianatori Orthopac
