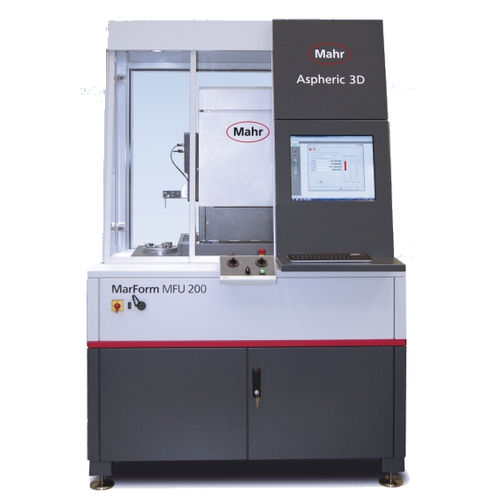

Macchina di misura di forma MFU 200 Aspheric 3D

di circonferenzaottica3D

MarForm MFU 200 Aspheric 3D esegue un controllo rapido e orientato alla produzione in 2D / 3D di componenti ottici. Le macchine di misura MarForm sono note da decenni per la loro precisione e stabilità. MarForm MFU 200 Aspheric 3D è uno strumento di misura ad alta precisione che soddisfa perfettamente l'esigenza di ottimizzazione dei processi grazie alla bassissima incertezza di misura. L'uso della stazione di misura in una cabina antivibrante permette di allontanare fattori di disturbo esterni, quali vibrazioni e sporco, dagli oggetti di misura. Sensori ottici e tattili possono essere posizionati tramite un giunto rotante motorizzato in una qualsiasi posizione angolare (da 0° a 360°) offrendo in tal modo un'elevata flessibilità. Come parametri sono visualizzati i valori RMS e PV e l'errore di pendenza. Il software consente di aggiustare singoli parametri, quali il raggio di curvatura R0, la costante conica k e i coefficienti asferici Ai, in base ai risultati di misura durante l'aggiustamento dell'asferica teorica all'asferica reale. Applicazioni pratiche sono la misura ottica dello scostamento di forma delle ottiche, la misura tattile del cilindro circonferenziale su ottiche, il calcolo della traslazione dell'asse rispetto allo zenit della lente (traslazione asse ottico asse meccanico) nonché la misura tattile dell'inclinazione sul lato inferiore dell'ottica. Inoltre, la stazione di misura 3D ad alta precisione MarForm MFU 200 Aspheric 3D offre le possibilità cinematiche di misurare forme libere ottiche, superfici asferiche off-axis e toroidi.
