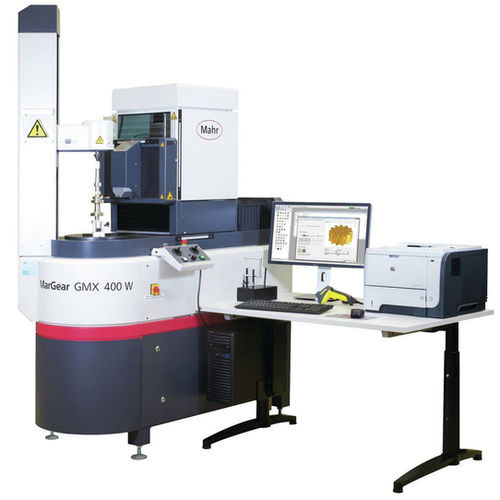

Macchina di misura di diametro GMX 400 W
3Dper applicazioni industrialiautomatica

macchina di misura di diametro
macchina di misura di diametro
macchina di misura di diametro
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Grandezza fisica
di diametro
Tecnologia
3D
Applicazioni
per applicazioni industriali
Altre caratteristiche
automatica

Descrizione

Controllo ad alta precisione e completamente automatico di ingranaggi e utensili dentatori fino a un diametro esterno di 400 mm. I compiti di misura per ingranaggi possono essere abbinati, con una semplicità finora ineguagliata, a numerose caratteristiche di forma e posizione. Nell’ambiente MarWin, di cui sono stati venduti oltre 6000 esemplari, è facile realizzare programmi completi nella modalità Teach-in e rappresentarli in modo chiaro. In questo modo si aumenta l’efficienza nella programmazione e si riducono possibili manipolazioni errate. Con la nuova unità di controllo MarEcon, la comprovata correzione in tempo reale degli errori macchina GMX, durante il funzionamento viene utilizzata anche per movimenti di posizionamento in modo che tutti i movimenti e l’intero procedimento di misura presentino il massimo grado di precisione e velocità! Le misurazioni di forme e ingranaggi vengono eseguite con un solo apparecchio. Il sensore di scansione 3D ad alta precisione abbinato all'asse C ad azionamento diretto garantisce precisione ed efficienza Controllo Controllo a 5 assi Con l’opzione contropunta lunga si possono serrare alberi di trasmissione della lunghezza massima di 700 mm. Caratteristiche di controllo Ruote cilindriche a denti diritti ed elicoidali Interfaccia GDE per dentature interne ed esterne Esportazione dati secondo QS-STAT Misurazione di forma e posizione Geometrie 3D come per esempio distanze, angolo del cono, … Precisione MarGear GMX 400 W Apparecchio di misurazione ingranaggi della classe di precisione 1 per misurazioni di ingranaggi a norma VDI/VDE 2612/2613 gruppo 1 a 20 °C ± 2 K (asse di rotazione con precisione Formtester)
