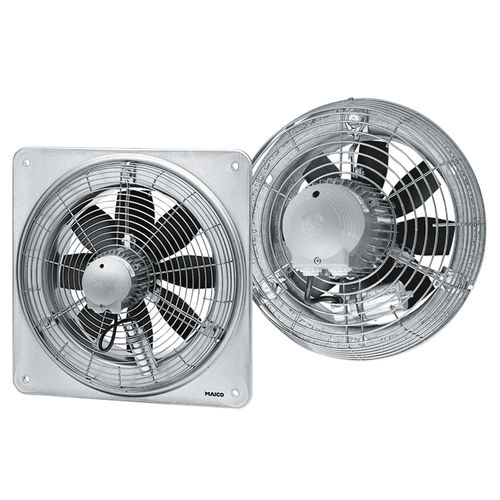

Ventilatore da parete EZQ 20/4 E

ad alta prestazionereversibileassiale

Ventilatore assiale a parete con piastra a parete quadrata, DN 200, monofase AC -Griglia di protezione cromata gialla sul lato di aspirazione, protezione contro i contatti accidentali in conformità alla norma DIN EN ISO 13857. -Giranti a 8 pale in poliammide caricata con fibra di vetro. Bilanciate dinamicamente a due livelli, in conformità con il livello di prestazioni 6.3, DIN ISO 1940, parte 1. -Può essere montata in qualsiasi posizione. -Direzione del flusso d'aria -La seguente illustrazione mostra la direzione del flusso d'aria: Direzione del flusso d'aria A: con aria aspirata attraverso il motore, standard Direzione del flusso d'aria B: con aria soffiata attraverso il motore, disponibile su richiesta Direzione di rotazione Modalità di inversione: La portata volumetrica si riduce di circa il 35% in caso di direzione anomala del flusso d'aria. Motore Motore asincrono. Velocità controllabile. Eccezione: Tipo EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B e DZS 40/2 B. Reversibile. Eccezione: Ventilatori con motori a poli in ombra (...-E). Non adatto alla ventilazione di aria satura di vapore. Motore AC Serie di modelli EZQ e EZS. Tensione nominale 230 V, 50 Hz. Protezione termica da sovraccarico di serie. ventilatori ".../B": Motori a condensatore con condensatore di funzionamento montato su griglia di protezione o su manicotto a parete, grado di protezione IP 55. ventilatori "../D": Motori a condensatore con condensatore di lavoro nella morsettiera, grado di protezione IP 54. ventilatori "../E": Motori a poli schermati, non reversibili, grado di protezione IP 54. Collegamento elettrico Alla morsettiera sotto il coperchio del motore. Istruzioni di sicurezza Il ventilatore può essere utilizzato solo se la protezione contro il contatto accidentale con la girante è garantita in conformità alla norma DIN EN ISO 13857.
