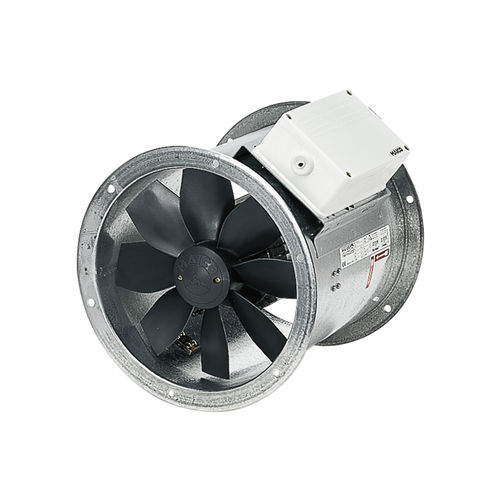

Ventilatore ad alta prestazione EZR 20/2 B

canalizzabileassialedi estrazione

EZR 20/2 B - breve descrizione Ventilatore assiale per condotti, DN 200, corrente alternata EZR 20/2 B - Descrizione del prodotto Caratteristiche Manicotto del condotto in lamiera d'acciaio zincato, con flange su entrambi i lati. Giranti a 8 pale in poliammide caricata con fibra di vetro. Bilanciato dinamicamente a due livelli, in conformità al livello di prestazione 6.3, DIN ISO 1940, Parte 1. Fori flangiati secondo la norma DIN EN 12220:1998. DZR 56/6 B e DZR 56/4 B: Fori della flangia secondo DIN EN 12220:1998. Per evitare la trasmissione di vibrazioni al sistema di condotti: Utilizzare giunti flessibili, piedini e antivibranti. Elevato grado di protezione IP 55. Eccezione EZR/DZR... D IP 54. Può essere montato in qualsiasi posizione. Motore Motore asincrono, velocità regolabile. Eccezione: Tipo DZR 40/2 B. Non adatto per la ventilazione dell'aria satura di vapore. La direzione del flusso d'aria è indicata sull'unità con le frecce del senso di rotazione e della direzione del flusso d'aria. Modalità di inversione: Il flusso volumetrico viene ridotto di circa il 35 % in caso di direzione anomala del flusso d'aria. Motore a corrente alternata Serie modello EZR. Tensione nominale 230 V, 50 Hz. Motori condensatori con condensatore di esercizio pronti per l'uso in scatola morsettiera. Protezione termica da sovraccarico come caratteristica standard. Collegamenti a potenziale zero, che devono essere collegati ad es. ad un interruttore di protezione motore MVE 10 full on (non adatto per EZR 25/4 D, EZR 30/6 B e EZR 35/6 B) o al circuito di comando di un contattore. Collegamento elettrico Scatola morsettiera con manicotti per cavi montati all'esterno. Istruzioni di sicurezza Il ventilatore può essere fatto funzionare solo se la protezione contro il contatto accidentale con la girante è garantita secondo la norma DIN EN 13857.
