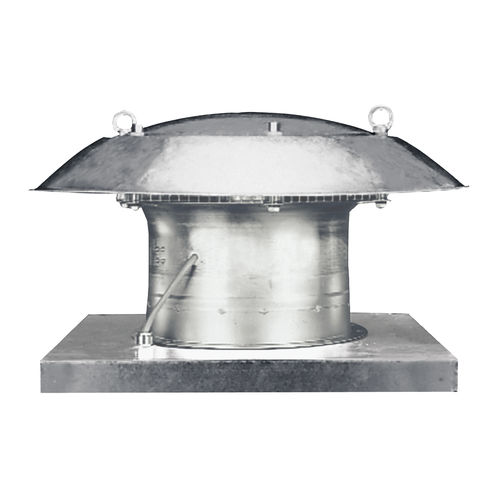

Ventilatore da tetto EZD 25/4 D

verticaleorizzontalereversibile

-Alloggiamento, piastra di base, bocchetta di aspirazione e copertura antipioggia in lamiera d'acciaio zincata. -Griglia di protezione zincata sul lato di scarico, protezione contro il contatto accidentale in conformità alla norma DIN EN ISO 13857. -I robusti golfari consentono il trasporto con la gru. -Girante a 8 pale in poliammide caricata con fibra di vetro. Bilanciata dinamicamente a due livelli, in conformità con il livello di prestazione 6.3, DIN ISO 1940, parte 1. -Possibilità di commutare la ventilazione in ventilazione. -Può essere commutata in ventilazione o estrazione dell'aria (eccezione EZD ... E). Direzione del flusso d'aria -La seguente illustrazione mostra la direzione del flusso d'aria: -Direzione del flusso d'aria standard: Con l'aria soffiata attraverso il motore. -Modalità di inversione: Con aria aspirata attraverso il motore. -Funzionamento inverso (eccezione EZD ... E): La portata volumetrica si riduce di circa il 35% in caso di direzione anomala del flusso d'aria. Motore -Motore asincrono. -Reversibile. Eccezione: Ventilatori con motori a poli ombra (".../E"). -Protezione da sovraccarico termico di serie. Motore AC -Serie di modelli EZD. -Tensione nominale 230 V, 50 Hz. -Ventilatori ".../B" e ".../D": Motori a condensatore con condensatore di funzionamento nella morsettiera. -Ventilatori ".../E": Motori a poli in ombra, non reversibili. -Grado di protezione per EZD... D e ... E IP 54. -Grado di protezione per EZD... B IP 55 Collegamento elettrico -Cavo di collegamento, lunghezza circa 1,7 m. Istruzioni di sicurezza -Il ventilatore può essere utilizzato solo se la protezione contro il contatto accidentale con la girante è garantita in conformità alla norma DIN EN ISO 13857.
