Trasportatore a nastro Curva

curvoda trasportodi trasferimento

Panoramica
Convogliatore curvo (Curva) progettato per il trasporto e il cambio di direzione di materiale ceramico. Adattabile a diversi formati di prodotto e condizioni di stabilimento, consente la movimentazione di piastrelle e pezzi ceramici di varie dimensioni e forme.

Varianti

• Con tappeto: Curve adatte a qualsiasi tipo di materiale o prodotto. Consentono il trasporto indipendentemente dalle dimensioni; consigliate per stabilimenti con ampia varietà di formati.

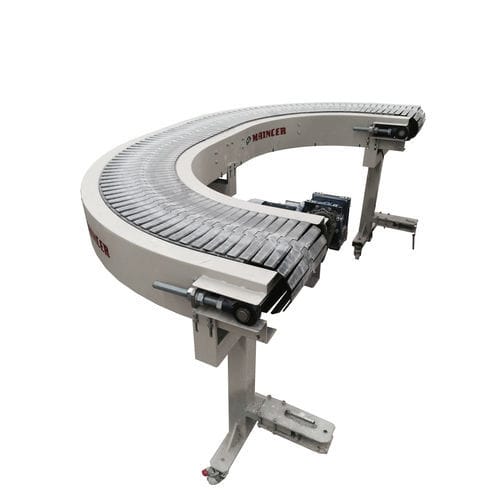

• A scaglie: Curva a scaglie ideale per ruotare diversi tipi di pezzi su una superficie piana mobile mantenendo la stabilità durante la rotazione.
• A cordoni: Curva specifica per il cambio di direzione di piastrelle ceramiche. A seconda del formato della piastrella si raccomandano 2 o 4 cordoni.

Costruzione e materiali
La curva può essere realizzata con diversi materiali e finiture in base alla tipologia scelta: telaio in acciaio tubolare strutturale verniciato a forno, acciaio inox o acciaio zincato. Il tappeto/cinghia è in poliuretano flessibile (garantendo elevata durabilità contro materiali abrasivi). Il basamento può essere in profilo di alluminio, acciaio verniciato o acciaio zincato su richiesta del cliente.

Componenti principali

• Telaio strutturale (acciaio tubolare, inox o zincato).
• Tappeto/cinghia in poliuretano flessibile (per le versioni con tappeto).
• Piastrine a scaglie mobili in materiale plastico o acciaio inox (per le versioni a scaglie).
• Guide e sistema di guida delle scaglie.
• Gruppo pulegge per ingresso e uscita.
• Motorereducer per trascinamento (potenza e specifica dimensionati secondo tipologia e carico).
• Guide APM per cordone in poliuretano rinforzato (policord) 12 mm (per le curve a cordoni).

Personalizzazione
Adattamento alle esigenze del cliente: è possibile personalizzare larghezza, lunghezza, raggio di curvatura e angolo. Sono disponibili versioni standard ma è anche possibile realizzare soluzioni su misura in base ai requisiti di processo e prodotto.

Optional e gestione
Possibilità di aggiungere quadri di comando, inverter per il controllo della velocità e marcia/arresto (specialmente sulle curve a cordoni) e altri optional per adeguare la macchina all'impianto e al tipo di prodotto.

Caratteristiche / Specifiche tecniche

• Applicazione: trasporto e cambio di direzione di materiale ceramico.
• Varianti: Con tappeto, A scaglie, A cordoni.
• Telaio: acciaio tubolare strutturale verniciato, inox o zincato; possibilità di basamento in profilo di alluminio.
• Tappeto/cinghia: poliuretano flessibile (alta resistenza all'abrasione).
• Piastrine a scaglie: materiale plastico o acciaio inox (a seconda della versione).
• Guide: APM per cordone policord 12 mm (curve a cordoni) e sistemi di guida per scaglie.
• Trasmissione: motorereducer dimensionato secondo tipologia e carico.
• Personalizzazione: larghezza, lunghezza, raggio di curvatura, angolo e finiture secondo cliente.
• Raccomandazione cordoni: 2 o 4 cordoni a seconda del formato della piastrella (per curve a cordoni).
