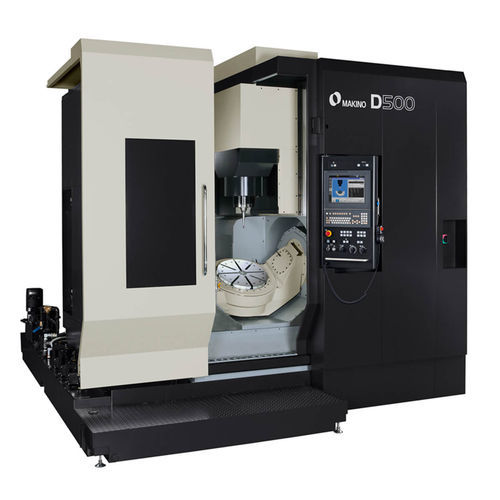

Centro di lavoro CNC 5 assi D500
verticale80 utensili60 utensili

centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
verticale
Numero di utensili
60 utensili, 80 utensili
Altre caratteristiche
con cambio pallet
Corsa X

550 mm
(22 in)

Corsa Y

1.000 mm
(39 in)

Corsa Z

500 mm
(20 in)

Velocità di avanzamento asse X

32.000 mm/min
(21 in/s)

Velocità di avanzamento asse Y

40.000 mm/min
(26 in/s)

Velocità di avanzamento asse Z-Not Tr-

40.000 mm/min
(26 in/s)

Carico massimo del piano di lavoro

350 kg
(772 lb)

Peso massimo utensili

8 kg
(17,6 lb)

Tempo per cambio utensile

4,2 s

Descrizione

D500 è progettato per fornire una superiore precisione dinamica sostenuta, perfetta per le tue esigenze di lavorazione complesse su stampi. La stessa dinamica e rigidità la rendono la macchina ideale per i componenti aerospaziali. La tecnologia di stabilizzazione termica di Makino isola la macchina dalle condizioni variabili dell’officina. PStrutture pressofuse isolate, viti a ricircolo di sfere con nucleo refrigerato, mandrino e motori DD a temperatura controllata, combinati per fornire la massima stabilità termica. GGli assi rotanti offrono una precisione doppia rispetto alle macchine concorrenti, per ottenere prestazioni migliori nelle lavorazioni lontano dal centro di rotazione. Il movimento degli assi A e C è controllato da motori ad azionamento diretto con coppia ultraelevata. L’asse A (asse tiltante) è controllato da motori DD ad ogni estremità della tavola. Questa gestione elimina la torsione che si verifica spesso durante tagli impegnativi e lavorazioni lontano dal centro di rotazione. La tavola rotobasculante scorre in parallelo all’asse X per eliminare la “deflessione della culla” che si verifica comunemente durante l’accelerazione dell’asse lineare. D500 può essere fornito in configurazione singola o con cambio-pallet automatico (APC). È sempre possibile un upgrade della macchina ad una configurazione APC al momento dell’installazione o successivamente.È altresì possibile automatizzare completamente la macchina, applicandovi il celebre sistema per pallet MMC2. D500 può persino essere integrato con centri di lavoro orizzontali a51 per una flessibilità eccellente.

VIDEO

Cataloghi

Precisione
Precisione
32 Pagine
